Stycznik AC-3, 50 A/22 kW/400V, 3-biegunowy, AC/DC 20-33V, 2NO+2NC, przyłącze śrubowe | 3RT2036-1NB34 Siemens

Alternatywny kod produktu: 3RT20361NB34

Opis i Kluczowe Cechy

Stycznik mocy Siemens 3RT2036-1NB34 z serii SIRIUS 3RT2 to urządzenie kategorii AC‑3e/AC‑3 o prądzie znamionowym 51 A i mocy 22 kW przy napięciu 400 V. Trzybiegunowy stycznik sterowany jest napięciem AC/DC w zakresie 20–33 V, co pozwala na współpracę z różnymi źródłami sygnału. Wyposażony w zintegrowany warystor oraz odłączane styki pomocnicze 2NO+2NC. Wielkość S2, przyłącze śrubowe. Kompaktowa budowa i wysoka niezawodność styku zapewniają pewne przełączanie nawet w trudnych warunkach eksploatacji.

• Prąd znamionowy AC‑3: 51 A / moc 22 kW przy 400 V: umożliwia bezpośrednie sterowanie silników o znacznym obciążeniu bez ryzyka przegrzania styków.
• Cewka AC/DC 20–33 V: szeroki zakres napięcia sterującego upraszcza integrację z instalacjami sterowania (PLC, przekaźniki, systemy automatyki).
• Zintegrowany warystor: tłumi przepięcia łączeniowe, chroniąc cewkę i układ sterowania.

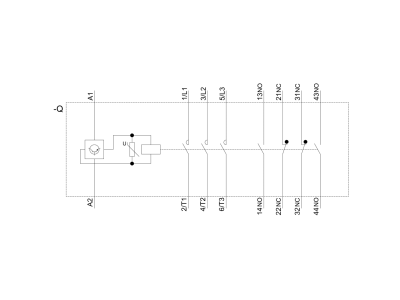

• Styki pomocnicze 2NO+2NC (odłączane): zapewniają pełną sygnalizację stanu i możliwość dodatkowego sterowania bez konieczności stosowania oddzielnych łączników.
• Przyłącze śrubowe: solidne i pewne połączenie przewodów, odporne na wibracje, łatwe w montażu.

Zgodność z Normami

Stycznik dopuszczony do obrotu na całym świecie – spełnia wymagania norm IEC oraz UL/CSA. Przygotowany do współpracy z silnikami o klasie sprawności IE3/IE4. Posiada oznakowanie CE.

Zastosowanie

Stycznik 3RT2036-1NB34 przeznaczony jest do przełączania silników trójfazowych w instalacjach przemysłowych i komercyjnych. Sprawdza się w roli głównego elementu w odgałęzieniu odbiornika systemu SIRIUS.

• Sterowanie silnikami asynchronicznymi o mocy do 22 kW (400 V AC) w kategorii AC‑3/AC‑3e.
• Współpraca ze stycznikami w układzie gwiazda‑trójkąt oraz odwracanie kierunku obrotów.
• Integracja z systemami automatyki budynkowej i sterownikami PLC za pośrednictwem cewki AC/DC.
• Sygnalizacja stanu i dodatkowe sterowanie przez styki pomocnicze 2NO+2NC.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez osoby z uprawnieniami SEP. Prace prowadzić przy bezwzględnie odłączonym napięciu. Stycznik montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów dobrać zgodnie z obciążalnością prądową (zalecany do 16 mm² dla zacisków śrubowych). Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Przed uruchomieniem sprawdzić poprawność połączeń oraz ustawienia warystora.

FAQ

• Jakie napięcie cewki ma stycznik 3RT2036-1NB34? Cewka przystosowana do napięcia AC/DC w zakresie 20–33 V, 50/60 Hz.
• Czy stycznik ma wbudowane zabezpieczenie przeciwprzepięciowe? Tak, fabrycznie zainstalowany jest warystor tłumiący przepięcia łączeniowe.
• Ile i jakie styki pomocnicze posiada to urządzenie? Zamontowane są styki pomocnicze: 2 normalnie otwarte (NO) i 2 normalnie zamknięte (NC); łącznik jest odłączany.
