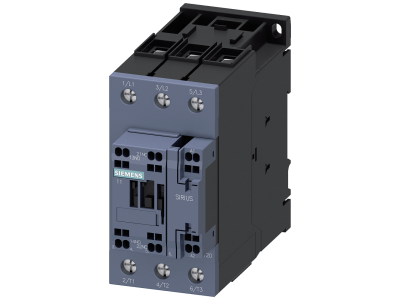

Stycznik,AC-3,50A/22kW/400V,3-bieg.,AC/DC20-33V,1NO+1NC,Przyłącze śrubowe / przyłącze sprężynowe | 3RT2036-3NB30 Siemens

Alternatywny kod produktu: 3RT20363NB30

Opis i Kluczowe Cechy

Stycznik mocy Siemens SIRIUS 3RT2 o symbolu 3RT2036-3NB30 to trójbiegunowe urządzenie przeznaczone do przełączania silników w kategorii AC-3e/AC-3. Zapewnia prąd 51 A i moc 22 kW przy 400 V, co pozwala na bezpieczną pracę z odbiornikami o znacznym obciążeniu bez ryzyka przegrzania styków. Wyposażony w cewkę AC/DC 20-33 V, zintegrowany warystor oraz zestyk pomocniczy 1NO+1NC. Obwód główny łączony jest za pomocą przyłącza śrubowego, a obwód sterowniczy i pomocniczy – przyłącza sprężynowego. Urządzenie należy do wielkości S2 i wchodzi w skład modułowego systemu SIRIUS.

• Prąd AC-3e/AC-3 51 A i moc 22 kW / 400 V: Umożliwia niezawodne przełączanie silników o dużym obciążeniu, minimalizując ryzyko przegrzania styków i zapewniając długą żywotność.
• Cewka AC/DC 20-33 V (50/60 Hz): Szeroki zakres napięcia sterującego pozwala na współpracę z różnymi systemami zasilania, ułatwiając integrację w istniejących instalacjach.
• Zintegrowany warystor: Chroni cewkę oraz obwody sterownicze przed przepięciami, zwiększając niezawodność całego układu.
• Styk pomocniczy 1NO+1NC: Umożliwia sygnalizację stanu pracy stycznika oraz łatwą realizację układów sprzężenia zwrotnego w automatyce.
• Przyłącze śrubowe (obwód główny) i sprężynowe (obwód sterowniczy/pomocniczy): Zapewniają pewny, odporny na wibracje montaż oraz szybkie okablowanie bez użycia narzędzi w częściach pomocniczych.

Zgodność z Normami

Stycznik spełnia wymagania norm międzynarodowych IEC oraz UL/CSA, posiada certyfikat CE i jest przygotowany do współpracy z silnikami o klasie sprawności IE3/IE4. Zastosowane rozwiązania konstrukcyjne gwarantują odporność na warunki klimatyczne i długotrwałą, bezawaryjną pracę.

Zastosowanie

Stycznik mocy 3RT2036-3NB30 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie silników elektrycznych w warunkach przemysłowych i komercyjnych.

• Sterowanie silnikami pomp, wentylatorów, sprężarek i przenośników w systemach HVAC, wodociągowych i transportowych.
• Rozruch i odłączanie maszyn w obrabiarkach, liniach produkcyjnych i urządzeniach dźwigowych.
• Automatyka budynkowa – załączanie silników rolet, bram, klimatyzatorów oraz agregatów.
• Realizacja układów rozruchu bezpośredniego, gwiazda-trójkąt oraz softstart w szafach sterowniczych.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub na płycie montażowej – zalecany moment dokręcania oraz przekrój przewodów należy dobierać zgodnie z dokumentacją producenta. W przypadku przyłączy sprężynowych stosować przewody o odpowiedniej średnicy i stosować odpowiednie narzędzia do zwalniania zacisków.

FAQ

• Jakie jest napięcie sterowania cewki? Stycznik wyposażony jest w cewkę uniwersalną AC/DC o zakresie napięcia 20–33 V, przystosowaną do częstotliwości 50/60 Hz.
• Jaki jest stopień ochrony tego stycznika? Producent nie deklaruje konkretnego stopnia IP w karcie katalogowej. Standardowo dla aparatury montowanej w rozdzielnicach przyjmuje się IP20, jednak szczegółowe informacje należy sprawdzić w dokumentacji technicznej urządzenia.
• Czy styk pomocniczy może pracować w trybie AC lub DC? Styk pomocniczy 1NO+1NC może być używany zarówno w obwodach prądu przemiennego, jak i stałego – parametry obciążalności zwarciowej należy dobrać według danych producenta.
