Stycznik,AC-3,50A/22kW/400V,3-bieg.,AC110V/50Hz,1NO+1NC,Przyłącze śrubowe / przyłącze sprężynowe | 3RT2036-3AF00 Siemens

Alternatywny kod produktu: 3RT20363AF00

Opis i Kluczowe Cechy

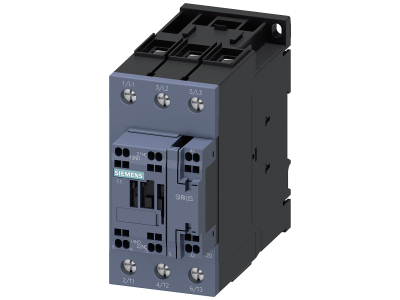

Stycznik mocy Siemens SIRIUS 3RT2036-3AF00 (wielkość S2) to element modułowego systemu SIRIUS przeznaczony do przełączania silników w kategorii AC-3. Urządzenie 3-biegunowe o prądzie znamionowym 50 A i mocy 22 kW przy 400 V AC umożliwia bezpieczne sterowanie silnikami o znacznym obciążeniu bez ryzyka przegrzania styków. Cewka sterownicza AC 110 V/50 Hz, zestyk pomocniczy 1NO+1NC oraz kombinowane przyłącze – śrubowe dla obwodu głównego i sprężynowe dla obwodu sterowniczego – zapewniają niezawodność i łatwość instalacji.

• Kategoria AC-3, prąd 50 A / moc 22 kW przy 400 V: Gwarantuje pewne łączenie silników klatkowych podczas rozruchu i pracy, bez nadmiernego obciążenia termicznego styków.

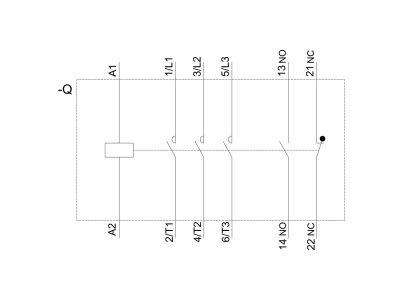

• Styki pomocnicze 1NO+1NC (zestyk 1 rozwierny i 1 zwierny): Pozwalają na sygnalizację stanu pracy lub realizację prostych układów samopodtrzymania bez konieczności stosowania dodatkowych modułów.
• Obwód główny – przyłącze śrubowe, obwód sterowniczy i pomocniczy – przyłącze sprężynowe: Elastyczność okablowania – trwałe połączenia śrubowe dla dużych prądów oraz szybkie, bezobsługowe i odporne na wibracje zaciśnięcie sprężynowe dla obwodów sterowania.

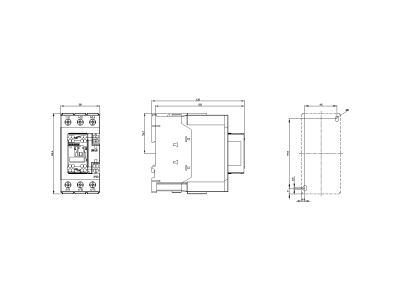

• Kompaktowa budowa w rozmiarze S2: Oszczędza miejsce w szafie sterowniczej, a przednie przyłącza ułatwiają dostęp i prowadzenie przewodów.
• System modułowy SIRIUS: Możliwość łączenia z łącznikami pomocniczymi, modułami funkcyjnymi i systemem zasilania 3RV29, co redukuje nakłady na okablowanie i skraca czas montażu.

Zgodność z Normami

Stycznik 3RT2036-3AF00 spełnia wymagania międzynarodowych norm IEC i UL/CSA, jest przystosowany do silników o klasie sprawności IE3/IE4 oraz posiada certyfikację CE. Zastosowane materiały i konstrukcja zapewniają odporność na typowe warunki klimatyczne występujące w instalacjach przemysłowych i komercyjnych.

Zastosowanie

Dzięki parametrom AC-3 i szerokiemu zakresowi mocy stycznik znajduje zastosowanie w sterowaniu silnikami oraz innymi odbiornikami indukcyjnymi w instalacjach niskiego napięcia.

• Łączenie i rozłączanie trójfazowych silników klatkowych (np. pompy, wentylatory, przenośniki) w układach bezpośredniego załączania.
• Współpraca z przekaźnikami przeciążeniowymi i modułami soft-startu w odgałęzieniach odbiornika.
• Realizacja impulsów sterujących w układach automatyki budynkowej i przemysłowej (załączanie/wyłączanie przez PLC lub przyciski).
• Zastosowanie w szafach sterowniczych maszyn i urządzeń, gdzie wymagana jest wysoka niezawodność przy pracy łączonej (kategoria AC-3).

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Stycznik przeznaczony jest do montażu na szynie TH35 (DIN). Dokręcanie połączeń śrubowych oraz zaciśnięcie przyłączy sprężynowych należy przeprowadzić zgodnie z wartościami momentów podanymi w dokumentacji producenta. Przekrój przewodów przyłączeniowych musi być dobrany do prądu znamionowego obwodu głównego (50 A) i obwodu sterowniczego. Przed pierwszym uruchomieniem sprawdzić kierunek zasilania cewki (AC) i poprawność połączeń pomocniczych.

FAQ

• Czy stycznik 3RT2036-3AF00 nadaje się do pracy ciągłej (AC-1)? Dane katalogowe określają kategorię AC-3 (łączenie silników), która dopuszcza pracę z prądami rozruchowymi. Dla zastosowań czysto rezystancyjnych (AC-1) należy sprawdzić parametry w dokumentacji technicznej producenta.
• Jakie są zalety przyłącza sprężynowego w obwodzie sterowniczym? Przyłącze sprężynowe skraca czas montażu (nie wymaga dokręcania), jest odporne na wibracje i gwarantuje stały nacisk na przewód bez konieczności okresowego dokręcania, co zwiększa niezawodność w trudnych warunkach.
• Czy stycznik 3RT2036-3AF00 zastępuje starszą serię 3RT1? Tak, seria 3RT2 (do 55 kW) jest bezpośrednim następcą sprawdzonej serii 3RT1. Zachowano kompatybilność wymiarową i wiele akcesoriów, jednak przed wymianą należy zweryfikować zgodność montażową i parametry zacisków.
