Stycznik AC-3, 40 A/18,5 kW/400V, 3-biegunowy, AC 110V/50Hz, 2NO+2NC, przyłącze śrubowe | 3RT2035-1AF04 Siemens

Alternatywny kod produktu: 3RT20351AF04

Opis i Kluczowe Cechy

Stycznik mocy Siemens SIRIUS 3RT2, model 3RT2035-1AF04, przeznaczony do przełączania silników w kategorii AC-3. Urządzenie oferuje prąd znamionowy 40 A i moc 18,5 kW przy napięciu 400 V, co zapewnia bezpieczną pracę w obwodach silnikowych bez ryzyka przegrzania styków. Styki główne 3-biegunowe, napięcie sterowania AC 110 V/50 Hz. Wyposażony w zestyk pomocniczy 2NO+2NC oraz przyłącze śrubowe. Wielkość S2 w systemie SIRIUS.

• Prąd znamionowy 40 A / moc 18,5 kW przy 400 V: umożliwia bezpieczne przełączanie silników asynchronicznych w kategorii AC-3, zapewniając niezawodność i trwałość łączeń.
• Napięcie sterowania AC 110 V/50 Hz: kompatybilność z typowymi obwodami sterowania, ułatwia integrację w istniejących instalacjach.

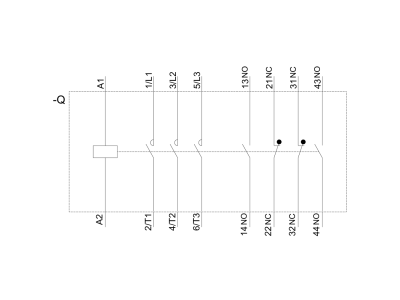

• Styki pomocnicze 2NO+2NC: dają elastyczność sygnalizacji stanu i realizacji układów samopodtrzymania bez dodatkowych elementów.
• Przyłącze śrubowe: zapewnia pewne i trwałe połączenie przewodów o odpowiednim przekroju, odporne na wibracje i rozluźnianie.
• Wielkość S2 (system SIRIUS): kompaktowa budowa oszczędza miejsce w rozdzielnicy, a modułowa konstrukcja umożliwia szybki montaż i rozbudowę.

Zgodność z Normami

Stycznik spełnia wymagania norm IEC i UL/CSA, co potwierdza jego dopuszczenie na rynkach światowych. Jest gotowy do pracy z silnikami o wysokiej sprawności IE3/IE4 (IE3/IE4 ready). Posiada certyfikat CE.

Zastosowanie

Stycznik 3RT2035-1AF04 dedykowany jest do przełączania silników w instalacjach przemysłowych i automatyce budynkowej, gdzie wymagana jest wysoka niezawodność i kompaktowa zabudowa.

• Przełączanie silników asynchronicznych w napędach przemysłowych (kategoria AC-3).
• Sterowanie maszynami i urządzeniami w rozdzielnicach głównych i podrzędnych.
• Rozruch i zatrzymywanie silników w pompach, wentylatorach, sprężarkach i taśmociągach.
• Zastosowanie w systemach HVAC oraz automatyce budynkowej do sterowania silnikami o mocy do 18,5 kW.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie głównym i sterowniczym. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 lub płycie montażowej zgodnie z dokumentacją producenta. Moment dokręcania śrub oraz przekrój przewodów należy dobrać do prądu znamionowego (40 A) zgodnie z instrukcją.

FAQ

• Jakie jest napięcie cewki stycznika? Napięcie sterowania wynosi AC 110 V przy częstotliwości 50 Hz.
• Ile styków pomocniczych posiada stycznik? Posiada 2 zestawy normalnie otwarte (NO) i 2 normalnie zamknięte (NC), łącznie 4 styki pomocnicze.
• Czy stycznik nadaje się do przełączania silników z kategorii IE3/IE4? Tak, stycznik jest oznaczony jako IE3/IE4 ready, co oznacza gotowość do współpracy z silnikami o wysokiej sprawności energetycznej.
