Stycznik AC-3, 38 A/18,5 kW/400V, 3-biegunowy, DC 24V, 1NO+1NC, przyłącze sprężynowe | 3RT2028-2FB40 Siemens

Alternatywny kod produktu: 3RT20282FB40

Opis i Kluczowe Cechy

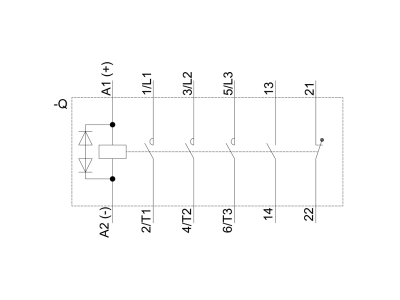

Stycznik mocy Siemens SIRIUS 3RT2028-2FB40 to urządzenie przeznaczone do przełączania silników w kategoriach AC-3 i AC-3e. Prąd łączony 38 A oraz moc 18,5 kW przy napięciu 400 V pozwalają na bezpieczne sterowanie odbiornikami o znacznym obciążeniu bez ryzyka przegrzania styków. Trzybiegunowa konstrukcja, cewka sterowana napięciem DC 24 V, zestyk pomocniczy 1NO+1NC oraz przyłącze sprężynowe zapewniają kompaktowość (wielkość S0), niezawodność i łatwość okablowania. Wbudowana kombinacja diod tłumi przepięcia indukcyjne na cewce, chroniąc układy sterowania.

• Prąd AC-3 38 A / moc 18,5 kW (400 V): Umożliwia bezpieczne przełączanie silników i innych obciążeń indukcyjnych o dużej mocy z zachowaniem wysokiej trwałości łączeniowej.
• Cewka DC 24 V: Niskie napięcie sterowania zwiększa bezpieczeństwo personelu i ułatwia integrację z nowoczesnymi sterownikami PLC lub systemami automatyki budynkowej.
• Styki pomocnicze 1NO+1NC: Pozwalają na sygnalizację stanu załączenia lub realizację prostych funkcji blokad bez konieczności stosowania dodatkowych modułów.
• Przyłącze sprężynowe: Zapewnia szybki, bezobsługowy i odporny na wibracje montaż przewodów – eliminuje konieczność dokręcania i skraca czas instalacji.
• Wielkość S0 – kompaktowa budowa: Oszczędza miejsce w rozdzielnicy lub szafie sterowniczej, a modułowa konstrukcja systemu SIRIUS umożliwia łatwe łączenie z innymi elementami (łącznikami pomocniczymi, modułami funkcyjnymi).
• Gotowość do pracy z silnikami IE3/IE4: Stycznik jest przystosowany do współpracy z nowoczesnymi, wysokosprawnymi silnikami, co pozwala na zastosowanie w energooszczędnych instalacjach.

Zgodność z Normami

Stycznik Siemens 3RT2028-2FB40 spełnia wymagania norm międzynarodowych IEC oraz UL/CSA (bez podania konkretnych numerów). Posiada certyfikację CE, jest dopuszczony do stosowania na całym świecie. Odporność na warunki klimatyczne oraz konstrukcja zgodna z wytycznymi dla systemów sterowania silnikami (kategoria AC‑3/AC‑3e) gwarantują niezawodność w standardowych zastosowaniach przemysłowych.

Zastosowanie

Stycznik mocy 3RT2028-2FB40 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie silników trójfazowych oraz innych odbiorników kategorii AC-3. Dzięki elastycznej konfiguracji i akcesoriom modułowego systemu SIRIUS sprawdza się w różnorodnych scenariuszach automatyki przemysłowej i budynkowej.

• Sterowanie silnikami asynchronicznymi (trójfazowymi) w napędach pomp, wentylatorów, sprężarek i przenośników – kategoria AC‑3/AC‑3e.
• Przełączanie obciążeń rezystancyjnych i indukcyjnych w panelach sterowniczych i rozdzielnicach – w połączeniu z przekaźnikami pomocniczymi lub PLC.
• Budowa odgałęzień odbiorników w systemie SIRIUS – możliwość łączenia z modułami przyłączeniowymi, wyzwalaczami i łącznikami pomocniczymi, co redukuje nakłady na okablowanie.
• Sygnalizacja i blokady w automatyce budynkowej (np. sterowanie oświetleniem, żaluzjami) – styki pomocnicze 1NO+1NC umożliwiają realizację funkcji sygnalizacji stanu załączenia.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilania i zabezpieczyć przed przypadkowym załączeniem. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach i szafach sterowniczych. Moment dokręcania śrub przyłączy oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta – dla przyłącza sprężynowego nie jest wymagane użycie narzędzi, ale przewody muszą być odpowiednio odizolowane i wciśnięte do gniazda. W przypadku stosowania w obwodach z silnikami IE3/IE4, należy uwzględnić ewentualne wyższe prądy rozruchowe i skonsultować dobór z projektantem instalacji.

FAQ

• Czy stycznik posiada podświetlenie lub wbudowany wskaźnik LED? Nie, w standardowym wyposażeniu stycznika 3RT2028-2FB40 nie ma podświetlenia ani diody LED sygnalizującej załączenie. Do sygnalizacji stanu można wykorzystać zestyk pomocniczy 1NO+1NC.
• Jaki stopień ochrony IP ma to urządzenie? Producent nie podaje konkretnego stopnia IP – w typowych warunkach pracy wewnątrz rozdzielnicy aparatura modułowa posiada ochronę IP20. W przypadku montażu w środowisku wilgotnym lub zapylonym należy zastosować dodatkową obudowę.
• W jakim trybie pracy działa stycznik – AC-3 czy AC-3e? Stycznik przeznaczony jest do kategorii AC-3 oraz AC-3e, co oznacza zdolność do załączania i wyłączania silników indukcyjnych (zarówno standardowych, jak i wysokosprawnych IE3/IE4). Wbudowana kombinacja diod służy do tłumienia przepięć przy cewce DC i nie zmienia kategorii pracy styków głównych.
