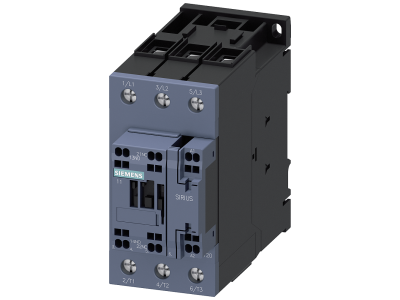

Stycznik,AC-3,40A/18,5kW/400V,3-bieg.,AC24V/50Hz,1NO+1NC,Przyłącze śrubowe / przyłącze sprężynowe | 3RT2035-3AB00 Siemens

Alternatywny kod produktu: 3RT20353AB00

Opis i Kluczowe Cechy

Stycznik mocy Siemens 3RT2035-3AB00 (wielkość S2) z serii SIRIUS 3RT2 przeznaczony jest do przełączania silników w kategorii AC-3e/AC-3. Urządzenie oferuje prąd znamionowy 41 A i moc 18,5 kW przy napięciu 400 V, co pozwala na bezpieczne sterowanie odbiornikami o znacznym obciążeniu bez ryzyka przeciążenia styków. Wyposażono je w cewkę sterującą AC 24 V 50 Hz oraz zestyk pomocniczy 1NO+1NC. Obwód główny realizowany jest przez przyłącze śrubowe, natomiast obwód sterowniczy i pomocniczy – przez szybkie, bezobsługowe przyłącze sprężynowe.

• Prąd znamionowy AC-3e 41 A / moc 18,5 kW / 400 V: Umożliwia niezawodne załączanie i wyłączanie silników trójfazowych o znacznej mocy przy zachowaniu wysokiej trwałości łączeniowej.
• Cewka sterująca AC 24 V 50 Hz: Niskie napięcie sterowania zwiększa bezpieczeństwo obsługi i upraszcza integrację z układami automatyki (PLC, przekaźniki).
• Styki pomocnicze 1NO + 1NC: Pozwalają na sygnalizację stanu stycznika (np. dla systemów nadzoru) oraz realizację prostych obwodów blokad i podtrzymania.
• Przyłącze główne śrubowe + sterownicze/sprężynowe: Połączenie sprawdzonego zacisku śrubowego w obwodzie mocy z szybkim, odpornym na wibracje i bezobsługowym przyłączem sprężynowym w obwodzie sterowania skraca czas montażu i eliminuje konieczność okresowego dokręcania.
• Modułowy system SIRIUS: Stycznik jest częścią skalowalnego systemu z szeroką gamą akcesoriów (łączniki pomocnicze, moduły funkcyjne, system zasilania 3RV29), co redukuje nakłady okablowania i umożliwia elastyczne rozbudowywanie instalacji.

Zgodność z Normami

Stycznik Siemens 3RT2035-3AB00 został zaprojektowany zgodnie z wymogami norm międzynarodowych (IEC, UL/CSA) oraz posiada oznaczenie CE. Urządzenie jest przygotowane do pracy z silnikami o klasie sprawności IE3/IE4. Producent gwarantuje odporność na trudne warunki klimatyczne oraz długotrwałą niezawodność w środowisku przemysłowym.

Zastosowanie

Stycznik przeznaczony jest do załączania i wyłączania silników trójfazowych w układach rozruchu bezpośredniego lub odwróconego (w parze z drugim stycznikiem), a także do sterowania innymi odbiornikami rezystancyjnymi i indukcyjnymi w kategorii AC-3. Sprawdza się w systemach automatyki budynkowej i maszynowej.

• Sterowanie silnikami pomp, wentylatorów, sprężarek i przenośników – kategoria AC-3e/AC-3.
• Współpraca z przekaźnikami termicznymi, soft-startami i falownikami w odgałęzieniach odbiorników.
• Budowa rozdzielnic sterowniczych i szaf automatyki – modułowy system SIRIUS ułatwia montaż i okablowanie.
• Sygnalizacja stanu pracy oraz realizacja obwodów blokad za pomocą zestyków pomocniczych.

Wskazówki Montażowe

Montaż i podłączenie stycznika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Moment dokręcania śrub oraz parametry połączeń sprężynowych należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów obwodu głównego i sterowniczego dobrać do prądu znamionowego i warunków instalacji (zalecenia – karta katalogowa). Przyłącze sprężynowe w obwodzie sterowania nie wymaga ponownego dokręcania podczas eksploatacji.

FAQ

• Jaki jest tryb pracy styków głównych tego stycznika? Stycznik przystosowany jest do pracy w kategorii AC-3e/AC-3 (załączanie/wyłączanie silników w czasie normalnej eksploatacji). Prąd znamionowy w tej kategorii wynosi 41 A, a moc przy 400 V – 18,5 kW.
• Czy stycznik posiada podświetlenie lub wbudowaną diodę LED? Nie, w standardowym wyposażeniu nie ma układu podświetlenia. Stan załączenia sygnalizowany jest mechanicznie (położenie zestyków) lub można wykorzystać zestyk pomocniczy do podłączenia zewnętrznej lampki.
• Jaki jest stopień ochrony (IP) tego stycznika? Producent nie podaje konkretnej wartości IP dla samego urządzenia – stycznik przeznaczony jest do zabudowy w rozdzielnicy lub szafie sterowniczej, gdzie typowo zapewnia się ochronę obudowy całej szafy (np. IP54). Dla samej aparatury modułowej stosuje się IP20 w warunkach normalnych.
