Stycznik,AC-3e,40A/18,5kW/400V,3-bieg.,AC230V/50Hz,1NO+1NC,Przyłącze śrubowe / przyłącze sprężynowe | 3RT2035-3AP00 Siemens

Alternatywny kod produktu: 3RT20353AP00

Opis i Kluczowe Cechy

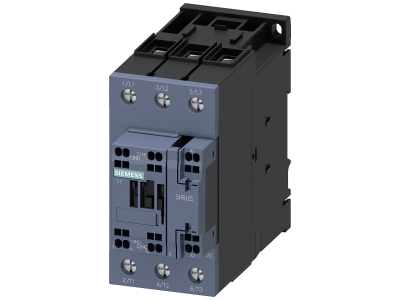

Stycznik mocy Siemens SIRIUS 3RT2035-3AP00 to trójbiegunowe urządzenie przeznaczone do przełączania silników w kategorii AC-3e, o prądzie znamionowym 40 A i mocy 18,5 kW przy 400 V. Cewka sterująca zasilana napięciem AC 230 V/50 Hz zapewnia niezawodne załączanie. Wyposażony w jeden styk pomocniczy NO i jeden NC, umożliwia łatwą sygnalizację stanu. Dzięki kompaktowej budowie i modułowemu systemowi SIRIUS stycznik ten idealnie wpisuje się w nowoczesne rozdzielnice. Dostępny jest w wersji z przyłączem śrubowym lub sprężynowym, co zapewnia elastyczność okablowania.

• Prąd znamionowy AC-3e 40 A: gwarantuje bezpieczną i niezawodną pracę w obwodach silnikowych o znacznym obciążeniu, bez ryzyka przegrzania styków.
• Moc 18,5 kW przy 400 V AC: pozwala na sterowanie silnikami o dużej mocy, spełniając wymagania większości zastosowań przemysłowych.
• Cewka AC 230 V/50 Hz: umożliwia bezpośrednie sterowanie z instalacji oświetleniowej lub sterowników PLC, upraszczając projektowanie układu.
• Styki pomocnicze 1NO+1NC: zapewniają sygnalizację stanu załączenia i możliwość realizacji dodatkowych funkcji kontrolnych bez konieczności stosowania osobnych modułów.
• Wybór przyłącza – śrubowe lub sprężynowe: szybki i bezobsługowy montaż, odporny na wibracje, redukujący czas instalacji i awarie połączeń.

Zgodność z Normami

Stycznik Siemens SIRIUS 3RT2 jest zgodny z międzynarodowymi normami IEC oraz UL/CSA, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach na całym świecie. Posiada certyfikat CE i jest przystosowany do pracy z silnikami o wysokiej sprawności IE3/IE4.

Zastosowanie

Stycznik 3RT2035-3AP00 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie silników trójfazowych i innych odbiorników indukcyjnych w przemyśle i automatyce budynkowej.

• Sterowanie silnikami elektrycznymi w maszynach produkcyjnych, pompach, wentylatorach i sprężarkach.
• Załączanie i wyłączanie odbiorników w szafach sterowniczych w systemach automatyki przemysłowej.
• Integracja w modułowym systemie SIRIUS z łącznikami pomocniczymi, przekaźnikami przeciążeniowymi i innymi komponentami.
• Zastosowania wymagające komunikacji poprzez AS-i lub IO-Link (dzięki opcjonalnym modułom funkcyjnym).

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Dokręcaj śruby przyłączeniowe momentem podanym w dokumentacji producenta (zwykle 0,8–1,2 Nm dla zacisków śrubowych). Przekrój przewodów dobierz do prądu znamionowego 40 A i warunków pracy.

FAQ

• Czy stycznik ma podświetlenie lub wskaźnik LED? Stycznik 3RT2035-3AP00 nie jest wyposażony w podświetlenie. Do sygnalizacji stanu można wykorzystać zestyk pomocniczy i podłączyć zewnętrzną lampkę sygnalizacyjną.
• Jaki jest stopień ochrony stycznika? Producent nie podaje bezpośrednio stopnia ochrony dla tego modelu. Standardowo aparatura modułowa montowana w rozdzielnicy ma stopień ochrony IP20 (ochrona przed dotykiem palcem). Szczegółowe dane należy sprawdzić w karcie katalogowej.
• Jaki tryb pracy styków (kategoria użytkowania) ma ten stycznik? Stycznik przystosowany jest do kategorii użytkowania AC-3e, co oznacza przełączanie silników klatkowych – zarówno załączanie, jak i wyłączanie przy pełnym prądzie rozruchowym.
