Stycznik,AC-3,40A/18,5kW/400V,3-bieg.,AC/DC20-33V,1NO+1NC,Przyłącze śrubowe / przyłącze sprężynowe | 3RT2035-3NB30 Siemens

Alternatywny kod produktu: 3RT20353NB30

Opis i Kluczowe Cechy

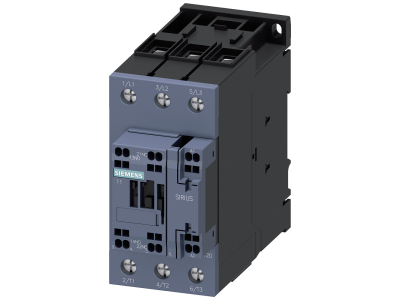

Stycznik mocy Siemens 3RT2035-3NB30 to urządzenie przeznaczone do przełączania silników w kategorii AC-3. Dzięki prądowi znamionowemu 40 A oraz mocy 18,5 kW przy napięciu 400 V umożliwia bezpieczną i niezawodną pracę w obwodach silnikowych o znacznym obciążeniu. Trzybiegunowa konstrukcja z cewką przystosowaną do napięcia AC/DC 20–33 V zapewnia uniwersalność sterowania, a zintegrowany warystor chroni stycznik przed przepięciami. Styki pomocnicze 1NO+1NC oraz dwa typy przyłączy (śrubowe dla obwodu głównego, sprężynowe dla sterowniczego) ułatwiają montaż i integrację z systemem.

• Prąd znamionowy AC-3: 40 A / Moc 18,5 kW przy 400 V: Gwarantuje bezpieczne przełączanie silników trójfazowych o dużej mocy bez ryzyka przegrzania styków.
• Napięcie sterowania AC/DC 20–33 V: Pozwala na zasilanie cewki zarówno napięciem przemiennym, jak i stałym, co upraszcza projektowanie układów sterowania.

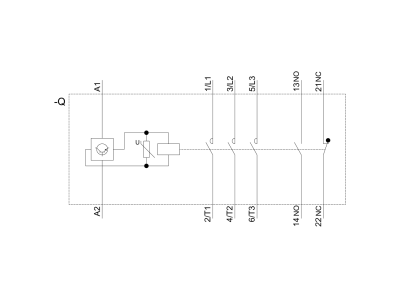

• Styki pomocnicze 1NO+1NC: Umożliwiają sygnalizację stanu stycznika oraz realizację funkcji blokad i załączania dodatkowych obwodów bez konieczności montowania zewnętrznych łączników.
• Przyłącze sprężynowe dla obwodu sterowniczego i pomocniczego: Zapewnia szybki, bezobsługowy i odporny na wibracje montaż, redukując czas instalacji.
• Zintegrowany warystor: Chroni cewkę przed przepięciami łączeniowymi, zwiększając trwałość i niezawodność stycznika.

Zgodność z Normami

Stycznik spełnia wymagania norm międzynarodowych IEC oraz UL/CSA, posiada certyfikat CE. Jest przystosowany do pracy z silnikami o klasie sprawności IE3/IE4.

Zastosowanie

Stycznik mocy Siemens 3RT2035-3NB30 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie silników trójfazowych w warunkach przemysłowych. Dzięki kompaktowej budowie i dopasowaniu do systemu SIRIUS może być łatwo integrowany z innymi elementami rozdzielnic i szaf sterowniczych.

• Bezpośrednie załączanie i wyłączanie silników indukcyjnych w kategorii AC-3.
• Sterowanie w układach automatyki przemysłowej, np. w liniach produkcyjnych, pompach, wentylatorach.
• Montaż w rozdzielnicach i szafach sterowniczych jako element odgałęzienia odbiornika.
• Integracja z modułowym systemem SIRIUS – możliwość łączenia z łącznikami pomocniczymi, wyzwalaczami i modułami funkcyjnymi.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN). Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Moment dokręcania śrub oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. W obwodzie sterowniczym i pomocniczym zastosowano przyłącze sprężynowe – wciśnij przewód w odpowiednie gniazdo do oporu, a następnie zwolnij. Do obwodu głównego używaj przyłącza śrubowego, dokręcając zalecanym momentem.

FAQ

• Jakie jest napięcie sterowania cewki? Cewka stycznika przystosowana jest do napięcia AC/DC w zakresie 20–33 V, co pozwala na uniwersalne zasilanie zarówno napięciem przemiennym, jak i stałym.
• Czy stycznik ma zintegrowany warystor? Tak, w styczniku zamontowano warystor, który chroni cewkę przed przepięciami łączeniowymi, zwiększając tym samym żywotność urządzenia.
• Jakie typy przyłączy zastosowano? Obwód główny wyposażono w przyłącze śrubowe, natomiast obwód sterowniczy i pomocniczy w przyłącze sprężynowe – zapewnia to szybki, bezobsługowy i odporny na wibracje montaż.
