Stycznik AC-3e, 25 A/11 kW/400V, 3-biegunowy, AC 230V/50Hz, 2NO+2NC, przyłącze sprężynowe | 3RT2026-2AP04 Siemens

Alternatywny kod produktu: 3RT20262AP04

Opis i Kluczowe Cechy

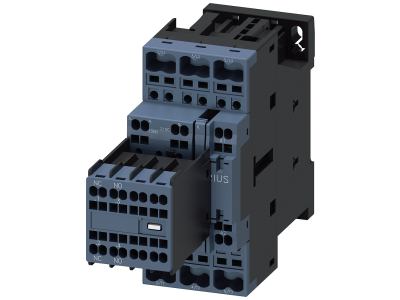

Stycznik mocy Siemens SIRIUS 3RT2026-2AP04 to trójbiegunowy stycznik AC-3e do przełączania silników i odbiorników rezystancyjnych. Przystosowany do prądu 25 A w kategorii AC-3e i mocy 11 kW przy 400 V AC, zapewnia bezpieczną i niezawodną pracę w obwodach silnikowych bez ryzyka przegrzania styków. Wyposażony w cewkę sterującą AC 230 V/50 Hz oraz dwa zestawy styków pomocniczych 2NO+2NC, umożliwia elastyczne sygnalizowanie i sprzężenie zwrotne. Przyłącze sprężynowe gwarantuje szybki, bezobsługowy i odporny na wibracje montaż.

• Prąd AC-3e 25 A / moc silnika 11 kW (400 V): Bezpieczne przełączanie silników o znacznym obciążeniu – wysoka niezawodność styku nawet w ciężkich warunkach eksploatacji.
• 3 bieguny główne: Kompletne odłączanie trzech faz w jednym urządzeniu – oszczędność miejsca i redukcja okablowania w szafie sterowniczej.
• Styki pomocnicze 2NO+2NC: Możliwość realizacji sygnalizacji stanu łącznika, blokad oraz przekazywania informacji do PLC bez dodatkowych modułów.
• Przyłącze sprężynowe (push-in): Szybkie i bezobsługowe okablowanie bez użycia narzędzi, odporne na wibracje i wstrząsy – minimalizacja czasu montażu i ryzyka poluzowania połączeń.
• Zgodność z systemem SIRIUS: Łatwa rozbudowa o łączniki pomocnicze, moduły funkcyjne i system zasilania 3RV29 – redukcja nakładów na okablowanie i zwiększenie elastyczności instalacji.

Zgodność z Normami

Stycznik 3RT2026-2AP04 spełnia wymagania norm międzynarodowych IEC oraz UL/CSA, co potwierdza jego bezpieczeństwo i kompatybilność z systemami na całym świecie. Urządzenie jest przygotowane do współpracy z silnikami o klasie sprawności IE3 i IE4 (IE3/IE4-ready). Posiada oznaczenie CE i jest dopuszczony do obrotu w Unii Europejskiej.

Zastosowanie

Stycznik SIRIUS 3RT2026-2AP04 przeznaczony jest do przełączania silników oraz odbiorników rezystancyjnych w układach automatyki przemysłowej i budynkowej. Sprawdzi się w następujących scenariuszach:

• Bezpośrednie sterowanie trójfazowymi silnikami asynchronicznymi o mocy do 11 kW (np. pompy, wentylatory, sprężarki).
• Załączanie i wyłączanie obciążeń rezystancyjnych (np. grzałki, piece) w kategorii AC-1.
• Współpraca ze sterownikami PLC – realizacja poleceń załącz/wyłącz oraz odczytywanie stanu styków pomocniczych do diagnostyki.
• Budowa rozdzielnic sterowniczych w przemyśle, automatyce budynkowej i instalacjach HVAC – dzięki kompaktowej budowie i modułowemu systemowi SIRIUS.

Wskazówki Montażowe

Montaż i podłączenie stycznika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po uprzednim bezwzględnym odłączeniu napięcia zasilania. Urządzenie montuje się na szynie TH35 (DIN). Przyłącze sprężynowe wymaga odpowiedniego przygotowania przewodów – zaleca się stosowanie tulejek końcowych dla przewodów linkowych. Moment dokręcania oraz dopuszczalne przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta (online). Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i brak zwarcia.

FAQ

• Czy stycznik 3RT2026-2AP04 posiada wbudowane podświetlenie? Nie, stycznik nie ma wbudowanej diody sygnalizacyjnej. Do wizualnej sygnalizacji stanu łącznika można zastosować zewnętrzne moduły sygnalizacyjne (akcesoria systemu SIRIUS), takie jak lampki LED na listwie lub moduły z wyjściem świetlnym.
• Jakie napięcie sterujące może być podane na cewkę? Cewka przystosowana jest wyłącznie do napięcia przemiennego AC 230 V / 50 Hz. Nie należy podawać napięcia stałego – spowoduje to uszkodzenie stycznika. Dla sterowania DC dostępne są warianty z cewką DC.
• W jakiej kategorii pracy pracują styki główne? Stycznik jest sklasyfikowany w kategorii AC-3e dla prądu 25 A przy 400 V, co oznacza przełączanie silników klatkowych podczas rozruchu i wybiegu. Może być również używany w kategorii AC-1 do odbiorników rezystancyjnych, ale prąd znamionowy należy odpowiednio zredukować zgodnie z danymi producenta.
