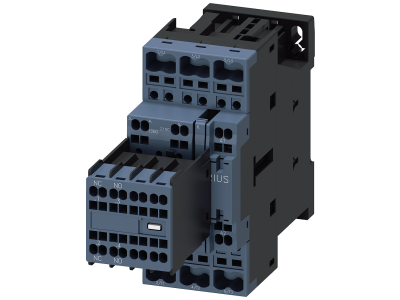

Stycznik AC-3e, 25 A/11 kW/400V, 3-biegunowy, AC 110V/50Hz, 2NO+2NC, przyłącze sprężynowe | 3RT2026-2AF04 Siemens

Alternatywny kod produktu: 3RT20262AF04

Opis i Kluczowe Cechy

Stycznik mocy Siemens SIRIUS 3RT2026-2AF04 to trójbiegunowe urządzenie kategorii AC-3e, przystosowane do pracy przy prądzie znamionowym 25 A i mocy 11 kW przy 400 V. Dzięki cewce sterowanej napięciem AC 110 V/50 Hz oraz zestawowi styków pomocniczych 2NO+2NC umożliwia niezawodne przełączanie silników i odbiorników przemysłowych. Przyłącze sprężynowe zapewnia szybki, bezobsługowy montaż, odporny na wibracje. Urządzenie charakteryzuje się kompaktową budową i wysoką niezawodnością styku, co czyni je optymalnym wyborem w systemie modułowym SIRIUS.

• Kategoria AC-3e, prąd 25 A / moc 11 kW przy 400 V: bezpieczne przełączanie silników o znacznym obciążeniu bez ryzyka przegrzania styków – idealne do napędów trójfazowych.
• Styki pomocnicze 2NO+2NC: rozbudowane możliwości sygnalizacji stanu oraz sterowania w układach automatyki – redukcja liczby dodatkowych łączników.
• Przyłącze sprężynowe: szybkie i bezobsługowe podłączenie przewodów, odporność na wibracje oraz stała siła docisku – eliminuje konieczność ponownego dokręcania.
• Cewka AC 110 V/50 Hz: uniwersalne napięcie sterowania spotykane w wielu instalacjach – łatwe dopasowanie do istniejących układów.
• Modułowy system SIRIUS: pełna kompatybilność z łącznikami pomocniczymi, modułami połączeniowymi i systemem zasilania – skraca czas okablowania i zmniejsza ryzyko błędów.

Zgodność z Normami

Stycznik Siemens 3RT2026-2AF04 jest dopuszczony do użytku na całym świecie zgodnie z wymaganiami norm IEC oraz UL/CSA. Posiada certyfikat CE i jest przystosowany do pracy z silnikami spełniającymi klasę sprawności IE3/IE4. Urządzenie zostało zaprojektowane zgodnie z europejskimi standardami bezpieczeństwa i jakości.

Zastosowanie

Stycznik przeznaczony jest do przełączania silników oraz odbiorników rezystancyjnych w przemysłowych i komercyjnych instalacjach elektrycznych. Dzięki modułowej budowie sprawdza się w rozproszonych systemach automatyki.

• Sterowanie trójfazowymi silnikami asynchronicznymi w napędach wentylatorów, pomp, przenośników i sprężarek.
• Zdalne załączanie i wyłączanie odbiorników w szafach sterowniczych – współpraca z przekaźnikami, PLC oraz systemami nadzoru.
• Sygnalizacja stanu łączników w układach automatyki budynkowej i przemysłowej – wykorzystanie styków NO/NC do potwierdzenia pozycji zadziałania.
• Integracja z systemem SIRIUS – łączenie z modułami przyłączeniowymi i wyzwalaczami pomocniczymi w celu ograniczenia nakładów okablowania.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie montuje się na szynie DIN TH35 (35 mm). Przyłącze sprężynowe wymaga zastosowania odpowiedniego narzędzia do otwarcia zacisku – przewody należy przygotować zgodnie z zaleceniami producenta. Moment dokręcania oraz dopuszczalny przekrój przewodów (np. 1,5–2,5 mm² dla styków pomocniczych) należy sprawdzić w dokumentacji technicznej. Nie przekraczaj parametrów znamionowych prądu i napięcia.

FAQ

• Czy stycznik posiada podświetlenie sygnalizujące stan załączenia? Stycznik 3RT2026-2AF04 nie jest wyposażony we wbudowane podświetlenie. Do sygnalizacji stanu należy wykorzystać styki pomocnicze 2NO+2NC lub zewnętrzną lampkę sygnalizacyjną.
• Jaki jest stopień ochrony stycznika? W danych technicznych nie podano konkretnej wartości IP. W typowej instalacji w rozdzielnicy stycznik osiąga stopień ochrony IP20 (ochrona przed ciałami stałymi >12 mm), jednak ostateczny stopień ochrony zależy od obudowy, w której jest zamontowany.
• W jakiej kategorii pracy działa stycznik? Urządzenie przystosowane jest do pracy w kategorii AC-3e, czyli przełączania silników o wirniku klatkowym – załączanie w stanie spoczynku i wyłączanie przy pełnym obciążeniu. Parametry znamionowe dla tej kategorii to 25 A / 11 kW przy 400 V.
