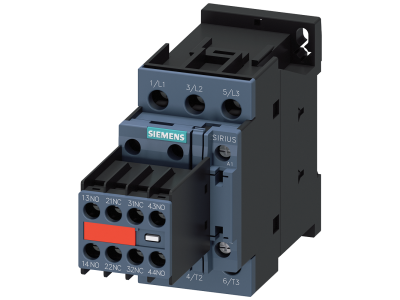

Stycznik AC-3e, 25 A/11 kW/400V, 3-biegunowy, AC 230V, 50/60Hz, 2NO+2NC,przyłącze śrubowe | 3RT2026-1CL24-3MA0 Siemens

Alternatywny kod produktu: 3RT20261CL243MA0

Opis i Kluczowe Cechy

Stycznik mocy Siemens SIRIUS 3RT2026-1CL24-3MA0 to trójbiegunowy stycznik kategorii AC-3e o prądzie znamionowym 25 A i mocy 11 kW przy 400 V. Przeznaczony do przełączania silników, wyposażony w cewkę sterującą AC 230 V (50/60 Hz) oraz dwa zwierne i dwa rozwierne styki pomocnicze 2NO+2NC. Przyłącze śrubowe zapewnia pewne i trwałe połączenie.

• Prąd znamionowy 25 A: Umożliwia bezpieczne przełączanie silników o znacznym obciążeniu, minimalizując ryzyko przegrzania styków.
• Kategoria użytkowania AC-3e: Zapewnia optymalną wydajność przy rozruchu i zatrzymaniu silników asynchronicznych.
• Cewka sterująca AC 230 V: Standardowe napięcie sterowania ułatwia integrację z typowymi obwodami automatyki.

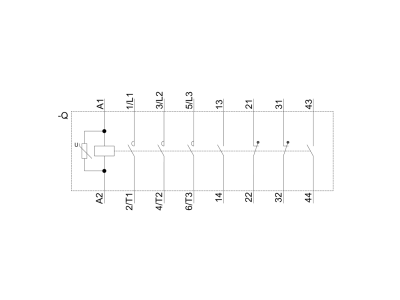

• Styki pomocnicze 2NO+2NC: Zapewniają dodatkowe sygnalizacje stanu lub sterowanie bez konieczności stosowania oddzielnych modułów.
• Przyłącze śrubowe: Gwarantuje pewne i odporne na wibracje połączenie przewodów.

Zgodność z Normami

Stycznik spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Jest dopuszczony do stosowania w instalacjach zgodnych z dyrektywami niskonapięciowymi oraz kompatybilności elektromagnetycznej.

Zastosowanie

Stycznik SIRIUS 3RT2 przeznaczony jest do przełączania silników w aplikacjach przemysłowych i komercyjnych. Dzięki kompaktowej budowie i rozszerzalności może być stosowany w różnych konfiguracjach.

• Sterowanie rozruchem i zatrzymaniem silników asynchronicznych w pompach, wentylatorach, przenośnikach.
• Zastosowanie w szafach sterowniczych jako element systemu SIRIUS z możliwością łączenia z łącznikami pomocniczymi i modułami funkcyjnymi.
• Przełączanie odbiorników rezystancyjnych (ogrzewanie, wentylacja) w ograniczonym zakresie mocy (zależnie od kategorii).
• Automatyka budynkowa i przemysłowa – sterowanie za pośrednictwem przekaźników, PLC lub systemów AS‑Interface.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Urządzenie montuje się na szynie DIN TH35. Przyłącze śrubowe należy dokręcić momentem zgodnym z dokumentacją producenta. Przekrój przewodów musi być dobrany do prądu znamionowego 25 A. Zapewnij odpowiednią wentylację w szafie sterowniczej.

FAQ

• Czy stycznik ma podświetlenie lub wskaźnik stanu? Standardowy model 3RT2026-1CL24-3MA0 nie posiada wbudowanego podświetlenia. Stan załączenia można sygnalizować za pomocą styków pomocniczych 2NO+2NC.
• Jaki jest stopień ochrony stycznika? Stopień ochrony nie jest podany w danych technicznych. Typowo dla aparatury montowanej w rozdzielnicy przyjmuje się IP20 dla części czołowej. Należy zapewnić odpowiednią ochronę w szafie.
• Czy cewka stycznika może być sterowana napięciem stałym? Nie. Cewka jest przystosowana wyłącznie do napięcia przemiennego AC 230 V (50/60 Hz). Sterowanie napięciem stałym może uszkodzić uzwojenie.
