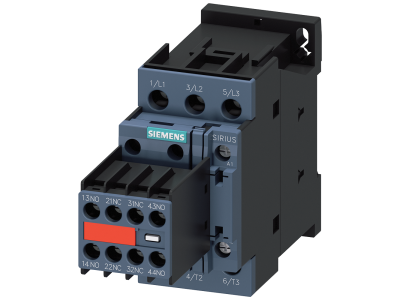

Stycznik AC-3e, 25 A/11 kW/400V, 3-biegunowy, AC 230V, 50/60Hz, 2NO+2NC,przyłącze śrubowe | 3RT2026-1AL24-3MA0 Siemens

Alternatywny kod produktu: 3RT20261AL243MA0

Opis i Kluczowe Cechy

Stycznik mocy z serii Siemens SIRIUS 3RT2, model 3RT2026-1AL24-3MA0, przeznaczony do przełączania silników w kategorii AC-3e. Urządzenie 3-biegunowe o prądzie znamionowym 25 A, mocy 11 kW przy 400 V AC oraz cewce sterującej 230 V AC (50/60 Hz). Wyposażony w zestyki pomocnicze 2NO+2NC oraz śrubowe przyłącze główne. Kompaktowa budowa i wysoka niezawodność styku sprawiają, że stycznik sprawdza się w wymagających aplikacjach przemysłowych.

• Prąd znamionowy 25 A (AC-3e) / moc 11 kW przy 400 V: Zapewnia bezpieczne przełączanie silników o znacznym obciążeniu bez ryzyka przegrzania styków.
• 3 bieguny główne + zestyki pomocnicze 2NO+2NC: Umożliwiają kompletną realizację układów sterowania i sygnalizacji bez potrzeby stosowania dodatkowych modułów.
• Cewka sterująca 230 V AC 50/60 Hz: Kompatybilna z typowymi sieciami zasilania sterowniczego w instalacjach przemysłowych.
• Przyłącze śrubowe: Gwarantuje pewne i trwałe połączenie przewodów, łatwe w montażu i kontroli.
• Kompaktowa budowa i wysoka niezawodność styku: Oszczędność miejsca w rozdzielnicy oraz długa żywotność nawet przy częstych łączeniach.
• Przednie przyłącza i zamontowane łączniki pomocnicze: Ułatwiają okablowanie i redukują złożoność konstrukcji odgałęzień odbiornika.

Zgodność z Normami

Stycznik spełnia wymagania międzynarodowych norm IEC oraz UL/CSA, co potwierdza jego globalne dopuszczenia. Urządzenie jest gotowe do współpracy z silnikami o wysokiej sprawności IE3/IE4. Posiada certyfikację CE.

Zastosowanie

Stycznik 3RT2026 przeznaczony jest do pracy w obwodach sterowania i zasilania silników elektrycznych oraz innych odbiorników w instalacjach przemysłowych i budynkowych. Dzięki kategoriom AC-3e i szerokiemu zakresowi mocy sprawdza się w następujących scenariuszach:

• Sterowanie i przełączanie silników asynchronicznych w napędach maszyn, przenośników, pomp i wentylatorów.
• Włączanie/wyłączanie odbiorników rezystancyjnych i indukcyjnych w szafach sterowniczych.
• Współpraca z systemami automatyki (równoległe sterowanie, AS‑i, IO‑Link) – optymalne połączenie ze sterownikiem PLC.
• Zastosowanie w rozdzielnicach głównych i podrozdzielniach jako element wykonawczy w układach rozruchu bezpośredniego.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego obwodu. Momenty dokręcania przyłączy śrubowych oraz szczegółowe instrukcje instalacji znajdują się w dokumentacji technicznej producenta. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i ustawienia pomocniczych zestyków.

FAQ

• Czy stycznik jest gotowy do pracy z silnikami IE3/IE4? Tak, urządzenie oznaczono jako IE3/IE4 ready – przeznaczone do współpracy z silnikami o wysokiej sprawności energetycznej.
• Jakie napięcie sterowania ma cewka? Cewka zaprojektowana jest na napięcie przemienne 230 V AC, 50/60 Hz.
• Czy stycznik posiada fabrycznie wbudowane styki pomocnicze? Tak, wyposażony jest w zestyki pomocnicze 2NO+2NC, co umożliwia realizację podstawowych funkcji sygnalizacji i samopodtrzymania bez dodatkowych akcesoriów.
