Stycznik,AC-3e,185A/90kW/400V,3-bieg.,AC/DC23-26V,2NO+2NC,szyna przyłączeniowa /przyłącze sprężynowe | 3RT1056-2AB36 Siemens

Alternatywny kod produktu: 3RT10562AB36

Opis i Kluczowe Cechy

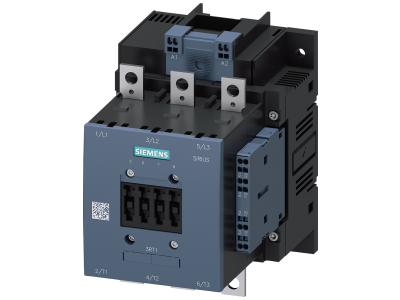

Stycznik mocy Siemens SIRIUS 3RT1056-2AB36 przeznaczony do przełączania silników w kategorii AC-3e. Urządzenie oferuje prąd znamionowy 185 A i moc 90 kW przy napięciu 400 V, co pozwala na bezpieczną pracę z dużymi obciążeniami silnikowymi bez ryzyka przegrzania styków. Napięcie cewki sterującej AC/DC 23–26 V umożliwia bezpośrednie sterowanie z systemów automatyki. Dwa style pomocnicze NO i dwa NC (2NO+2NC) zapewniają elastyczność w integracji z układami sygnalizacji i sterowania. Przyłącze sprężynowe w obwodach pomocniczych gwarantuje szybki, bezobsługowy i odporny na wibracje montaż, a szyna przyłączeniowa w obwodzie głównym upraszcza okablowanie.

• Prąd 185 A w kategorii AC-3e: bezpieczne przełączanie silników o dużym obciążeniu bez przegrzewania styków.
• Moc 90 kW przy 400 V: odpowiedni do napędów przemysłowych o wysokiej wydajności.
• Cewka AC/DC 23–26 V: kompatybilność z typowymi napięciami sterowniczymi w automatyce budynkowej i przemysłowej.
• Styki pomocnicze 2NO+2NC: elastyczna konfiguracja sygnalizacji i załączania dodatkowych obwodów.
• Przyłącze sprężynowe i szyna przyłączeniowa: szybki, bezobsługowy montaż odporny na wibracje oraz uproszczone okablowanie główne.

Zgodność z Normami

Stycznik spełnia wymagania norm międzynarodowych IEC oraz UL/CSA, co potwierdza jego dopuszczenie do stosowania na całym świecie. Produkt jest przygotowany do współpracy z silnikami o klasach sprawności IE3 i IE4 (IE3/IE4 ready). Posiada certyfikat CE.

Zastosowanie

Stycznik SIRIUS 3RT1056-2AB36 jest dedykowany do przełączania silników w aplikacjach przemysłowych i infrastrukturalnych, gdzie wymagana jest wysoka niezawodność i kompaktowa budowa. Sprawdza się w następujących scenariuszach:

• Sterowanie silnikami trójfazowymi w maszynach produkcyjnych, pompach i wentylatorach.
• Realizacja impulsów załączających do styczników głównych, przekaźników oraz wejść PLC w rozdzielnicach sterowniczych.
• Automatyka budynkowa – załączanie agregatów, klimatyzatorów i urządzeń wentylacyjnych.
• Sygnalizacja stanu pracy i zabezpieczeń w układach rozdzielczych za pomocą styków pomocniczych.

Wskazówki Montażowe

Montaż oraz podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów należy dobrać do prądu znamionowego 185 A oraz warunków środowiskowych. Zaleca się stosowanie momentów dokręcania zacisków zgodnych z instrukcją montażu. Przyłącze sprężynowe nie wymaga narzędzi – przewód wciska się do gniazda, uzyskując pewny i wibracyjnie odporny styk.

FAQ

• Czy stycznik posiada podświetlenie? Nie, model 3RT1056-2AB36 nie jest wyposażony w elementy świetlne. Sygnalizację stanu można zrealizować za pomocą styków pomocniczych 2NO+2NC.
• Jaki stopień ochrony ma ten stycznik? Standardowo aparatura modułowa montowana w rozdzielnicach posiada stopień ochrony IP20. Producent nie podaje oddzielnej wartości dla tego modelu – podczas pracy w warunkach przemysłowych należy stosować odpowiednie osłony.
• W jakim trybie pracy pracuje styk główny? Styk główny przeznaczony jest do kategorii AC-3e – przełączanie silników indukcyjnych podczas rozruchu, pracy i wyłączania. Nie jest zalecany do obwodów rezystancyjnych lub oświetleniowych bez weryfikacji danych katalogowych.
