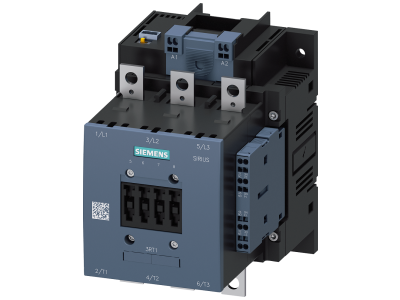

Stycznik,AC-3,150A/75kW/400V,3-bieg,AC/DC200-277V PLC-IN opcjonalnie,2NO+2NC,szyna przyłączeniowa | 3RT1055-2NP36 Siemens

Alternatywny kod produktu: 3RT10552NP36

Opis i Kluczowe Cechy

Stycznik mocy Siemens SIRIUS 3RT1055-2NP36 przeznaczony do przełączania silników w kategorii AC-3. Oferuje prąd znamionowy 150 A i moc silnika 75 kW przy napięciu 400 V AC, co zapewnia bezpieczną i niezawodną pracę w wymagających aplikacjach przemysłowych. Wykonany w technologii 3-biegunowej z cewką sterowaną napięciem AC/DC w zakresie 200-277 V oraz opcjonalnym wejściem PLC 24 V DC. Wyposażony w dwa zestawy styków pomocniczych 2NO+2NC. Obwód główny podłączany za pomocą szyny przyłączeniowej, a obwody sterowniczy i pomocniczy – przyłączem sprężynowym, co zapewnia szybki, bezobsługowy i odporny na wibracje montaż.

• Prąd znamionowy AC-3: 150 A: Umożliwia bezpieczne przełączanie silników o wysokim prądzie rozruchu bez ryzyka przegrzania styków.
• Moc silnika: 75 kW przy 400 V AC: Odpowiedni do zasilania dużych odbiorników, takich jak pompy, wentylatory czy sprężarki.
• Szeroki zakres napięcia cewki AC/DC 200-277 V: Elastyczność podłączenia do różnych sieci sterowniczych – jeden model dla AC i DC, redukcja zapasów.
• Opcjonalne wejście PLC 24 V DC: Umożliwia bezpośrednie sterowanie ze sterownika programowalnego bez dodatkowych przekaźników pośredniczących.
• Styki pomocnicze 2NO+2NC: Zabudowane w konstrukcji – zmniejszają potrzebę dodatkowego okablowania i upraszczają realizację sygnalizacji stanu oraz blokad.
• Podłączenie obwodu głównego szyną, a sterowniczego i pomocniczego przyłączem sprężynowym: Szyna zapewnia niską rezystancję i łatwe łączenie z aparaturą modułową; przyłącze sprężynowe zapewnia szybki montaż i odporność na wibracje.

Zgodność z Normami

Stycznik Siemens 3RT1055-2NP36 został zaprojektowany zgodnie z międzynarodowymi normami IEC oraz UL/CSA, co potwierdza jego dopuszczenie na całym świecie. Pojedyncze egzemplarze posiadają certyfikat CE. Produkt jest gotowy do współpracy z silnikami o klasie sprawności IE3/IE4.

Zastosowanie

Stycznik mocy SIRIUS 3RT1 doskonale sprawdza się w automatyce przemysłowej i rozdzielnicach niskiego napięcia. Dzięki wysokiej mocy i wszechstronności sterowania znajduje zastosowanie w:

• Bezpośrednim załączaniu i wyłączaniu silników asynchronicznych w kategorii AC-3 (pompy, wentylatory, sprężarki, taśmociągi).
• Sterowaniu odbiornikami rezystancyjnymi i indukcyjnymi w liniach technologicznych.
• Jako element rozruchu i zabezpieczenia w układach z falownikami (po stronie sieci).
• Systemach automatyki budynkowej wymagających łączenia dużych obciążeń, np. centrale klimatyzacyjne.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i upewnić się, że obwód jest odizolowany. Stycznik montuje się na szynie DIN TH35 lub bezpośrednio na płycie montażowej za pomocą śrub. Momenty dokręcania zacisków należy stosować zgodnie z dokumentacją techniczną producenta. Przekrój przewodów musi być dobrany do prądu znamionowego obciążenia. Przyłącze sprężynowe w obwodzie sterowniczym pozwala na szybkie i bezobsługowe łączenie – wystarczy wcisnąć odpowiednim narzędziem sprężynę i włożyć przewód. Obwód główny jest przystosowany do podłączenia za pomocą szyny przyłączeniowej – należy używać szyn zalecanych przez producenta.

FAQ

• Czy stycznik ma wbudowane podświetlenie? Nie, model 3RT1055-2NP36 nie posiada wbudowanego podświetlenia. Sygnalizację stanu można zrealizować za pomocą zewnętrznych lampek sygnalizacyjnych podłączonych do styków pomocniczych.
• Jaki jest stopień ochrony stycznika? Stycznik przeznaczony jest do montażu w rozdzielnicy lub szafie sterowniczej, gdzie zapewniona jest odpowiednia ochrona przed pyłem i wodą (np. IP2X lub wyższa). Parametr IP nie został określony dla samego urządzenia – zaleca się stosowanie w suchym, czystym środowisku przemysłowym.
• W jakim trybie pracy działają styki główne? Styki główne są przystosowane do pracy w kategorii AC-3, co oznacza przełączanie silników asynchronicznych z pełnym prądem rozruchu (zgaszenie łuku przy prądzie znamionowym). Nadają się również do zastosowań w kategorii AC-1 (obciążenia rezystancyjne) przy odpowiednim deratingu.
