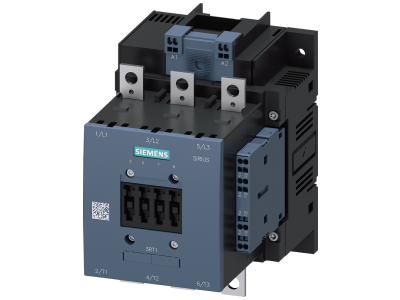

Stycznik,AC-3,150A/75kW/400V,3-bieg.,AC/DC380-420V,2NO+2NC,szyna przyłączeniowa/przyłącze sprężynowe | 3RT1055-2AV36 Siemens

Alternatywny kod produktu: 3RT10552AV36

Opis i Kluczowe Cechy

Stycznik mocy Siemens SIRIUS 3RT1055-2AV36 to urządzenie przeznaczone do przełączania silników w kategorii AC-3 o prądzie znamionowym 150 A i mocy 75 kW przy napięciu 400 V. Trzybiegunowy stycznik wyposażono w styki pomocnicze 2NO+2NC oraz cewkę sterującą przystosowaną do napięcia AC/DC 380-420 V. Obwód główny podłącza się za pomocą szyny przyłączeniowej, natomiast obwody sterowniczy i pomocniczy – dzięki przyłączu sprężynowemu, co zapewnia szybki i odporny na wibracje montaż.

• Prąd znamionowy AC-3 150 A i moc 75 kW przy 400 V: Umożliwia bezpieczne przełączanie silników o dużym obciążeniu bez ryzyka przegrzania styków, nawet w wymagających zastosowaniach przemysłowych.
• Styki pomocnicze 2NO+2NC: Zapewniają dodatkowe możliwości sygnalizacji, blokad i integracji z układami sterowania, redukując potrzebę stosowania zewnętrznych łączników.
• Cewka sterująca AC/DC 380-420 V: Szeroki zakres napięcia zasilania daje elastyczność w projektowaniu instalacji – stycznik może być sterowany bezpośrednio z sieci AC lub DC.
• Przyłącze sprężynowe w obwodzie sterowniczym i pomocniczym: Zapewnia bezobsługowe, wibroodporne połączenie bez konieczności dokręcania, co przyspiesza montaż i zwiększa niezawodność.
• Kompaktowa budowa i wysoka niezawodność styku: Dzięki modułowej konstrukcji systemu SIRIUS stycznik oszczędza miejsce w rozdzielnicy, a jednocześnie gwarantuje stabilną pracę przez długi czas.

Zgodność z Normami

Stycznik 3RT1055-2AV36 spełnia wymagania międzynarodowych norm IEC oraz UL/CSA, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach na całym świecie. Jest również przystosowany do współpracy z silnikami o klasie sprawności IE3/IE4, wspierając nowoczesne standardy efektywności energetycznej.

Zastosowanie

Stycznik przeznaczony jest do sterowania i przełączania silników trójfazowych oraz innych odbiorników w układach przemysłowych i automatyce. Dzięki parametrom AC-3 doskonale sprawdza się w aplikacjach wymagających częstego łączenia przy pełnym obciążeniu.

• Sterowanie silnikami w napędach maszyn, pomp, wentylatorów i sprężarek w przemyśle.
• Przełączanie odbiorników w rozdzielnicach głównych i podrozdzielniach w obiektach przemysłowych.
• Element systemów automatyki budynkowej – sterowanie klimatyzacją, instalacjami przeciwpożarowymi i transportem pionowym.
• Integracja z modułowym systemem SIRIUS – łączenie z przekaźnikami, łącznikami ochronnymi i innymi akcesoriami w celu tworzenia kompletnych odgałęzień odbiornika.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Obwód główny podłączać za pomocą szyny przyłączeniowej o odpowiednim przekroju dobranym do prądu znamionowego 150 A. Obwody sterownicze i pomocnicze łączyć przy użyciu przyłącza sprężynowego – nie wymaga ono narzędzi ani momentu dokręcania. Należy upewnić się, że stycznik jest zamocowany stabilnie (np. na szynie montażowej lub płycie) zgodnie z zaleceniami producenta.

FAQ

• Czy stycznik posiada podświetlenie? Producent nie przewiduje podświetlenia w tym modelu. Sygnalizację stanu załączenia można zrealizować za pomocą zewnętrznych lamp sygnalizacyjnych podłączonych do styków pomocniczych 2NO+2NC.
• Jaki jest stopień ochrony (IP) stycznika? W danych technicznych nie podano konkretnego stopnia ochrony. W standardowych warunkach pracy w rozdzielnicy wewnątrz obudowy przyjmuje się ochronę IP20. W środowiskach o podwyższonej wilgotności lub zapyleniu należy zastosować dodatkową obudowę.
• Jakie napięcie sterowania może być podane na cewkę? Cewka stycznika jest przystosowana do napięcia AC/DC w zakresie 380-420 V. Może być sterowana bezpośrednio z sieci AC (50-60 Hz) lub DC, co ułatwia integrację z różnymi systemami sterowania.
