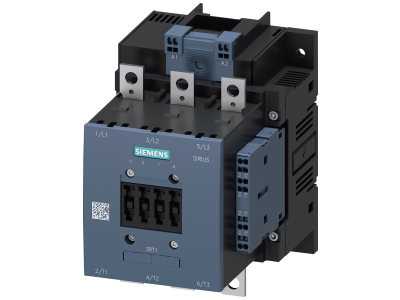

Stycznik,AC-3e,150A/75kW/400V,3-bieg.,AC/DC23-26V,2NO+2NC,szyna przyłączeniowa /przyłącze sprężynowe | 3RT1055-2AB36 Siemens

Alternatywny kod produktu: 3RT10552AB36

Opis i Kluczowe Cechy

Stycznik mocy Siemens SIRIUS 3RT1055-2AB36 przeznaczony do przełączania silników w kategorii AC-3e. Dzięki prądzie 150 A i mocy 75 kW przy 400 V zapewnia niezawodną pracę w obwodach silnikowych o dużym obciążeniu. Wbudowane styki pomocnicze 2NO+2NC redukują potrzebę stosowania dodatkowych łączników, a cewka 23–26 V AC/DC pozwala na bezpośrednie sterowanie z wyjść PLC. Kompaktowa budowa i przyłącze sprężynowe w obwodach pomocniczych ułatwiają szybki montaż bez obsługi.

• Prąd 150 A / moc 75 kW (400 V): bezpieczna praca z silnikami o dużej mocy – brak ryzyka przegrzania styków w kategorii AC-3e.
• Cewka 23–26 V AC/DC: uniwersalne napięcie sterujące umożliwia podłączenie bezpośrednio do wyjść PLC lub przekaźników bez dodatkowego zasilacza.
• Styki pomocnicze 2NO+2NC: wbudowany zestaw styków sygnalizacyjnych upraszcza okablowanie i eliminuje konieczność montażu oddzielnych łączników pomocniczych.
• Przyłącze sprężynowe w obwodach sterowniczych: szybkie, bezobsługowe i odporne na wibracje połączenie – skraca czas instalacji i zapewnia pewność styku.
• Możliwość podłączenia obwodu głównego przez szyny przyłączeniowe: elastyczność konfiguracji i oszczędność miejsca w rozdzielnicy.

Zgodność z Normami

Stycznik jest częścią modułowego systemu SIRIUS i spełnia wymagania odpowiednich norm europejskich (oznakowanie CE). Produkt został dopuszczony do stosowania na całym świecie, w tym zgodność z IEC oraz UL/CSA, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach przemysłowych.

Zastosowanie

Stycznik 3RT1055-2AB36 dedykowany jest do przełączania silników trójfazowych w kategorii AC-3e, a także do sterowania innymi odbiornikami rezystancyjnymi i indukcyjnymi w układach automatyki.

• Rozruch i zatrzymanie silników asynchronicznych w przenośnikach, pompach, wentylatorach i sprężarkach.
• Sterowanie odbiornikami w szafach sterowniczych maszyn i urządzeń produkcyjnych.
• Integracja z systemami PLC – bezpośrednie sterowanie cewką 23–26 V AC/DC bez dodatkowych przekaźników.
• Zastosowanie w instalacjach automatyki budynkowej (HVAC, pompy ciepła) jako element rozdzielnic głównych i podrzędnych.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (zgodnie z branżowym standardem). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest pozbawiony napięcia. Przekrój przewodów dobierz do prądu 150 A oraz zabezpieczeń nadprądowych. Dla przyłączy sprężynowych stosuj przewody bez tulejek – zalecany przekrój 0,5–2,5 mm². Moment dokręcania zacisków oraz szczegółowe parametry montażu znajdziesz w dokumentacji producenta.

FAQ

• Jakie napięcie sterujące ma stycznik 3RT1055-2AB36? Cewka przystosowana jest do napięcia 23–26 V AC/DC, co umożliwia bezpośrednie sterowanie z wyjść PLC lub przekaźników.
• Czy stycznik posiada wbudowane styki pomocnicze? Tak, wyposażony jest w 2 styki zwierne (NO) i 2 rozwierne (NC) – nie ma potrzeby dokupowania dodatkowego modułu.
• W jaki sposób podłącza się obwód główny i sterowniczy? Obwód główny można podłączyć za pomocą szyn przyłączeniowych (opcjonalnie), natomiast obwody pomocnicze i sterownicze wyposażono w przyłącze sprężynowe dla szybkiego i bezobsługowego montażu.
