Stycznik AC-1, 690 A/690 V/40 °C, 3-bieg., AC/DC 110-127V, 2NO+2NC | 3RT1476-6AF36 Siemens

Alternatywny kod produktu: 3RT14766AF36

Opis i Kluczowe Cechy

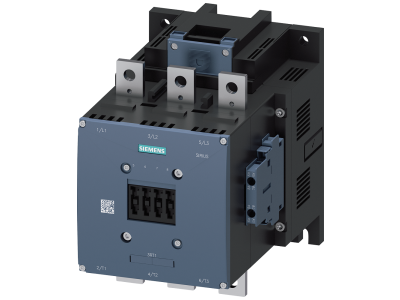

Stycznik Siemens SIRIUS 3RT1476-6AF36 to stycznik mocy kategorii AC-1, przeznaczony do przełączania odbiorników omowych. Oferuje prąd znamionowy 690 A przy napięciu 690 V w temperaturze otoczenia 40°C, co zapewnia bezpieczną pracę w wymagających obwodach rezystancyjnych. Posiada trzy bieguny główne, cewkę sterującą AC/DC 110-127 V oraz wbudowane styki pomocnicze 2NO+2NC. Charakteryzuje się kompaktową budową i wysoką niezawodnością styku, typową dla modułowego systemu SIRIUS.

• Prąd AC-1 690 A / napięcie 690 V: Umożliwia przełączanie dużych obciążeń rezystancyjnych bez ryzyka przegrzania styków – idealne do pieców oporowych, grzałek przemysłowych i oporników mocy.
• Cewka AC/DC 110-127 V: Uniwersalne napięcie sterowania kompatybilne z typowymi instalacjami przemysłowymi, redukuje konieczność stosowania dodatkowych zasilaczy.

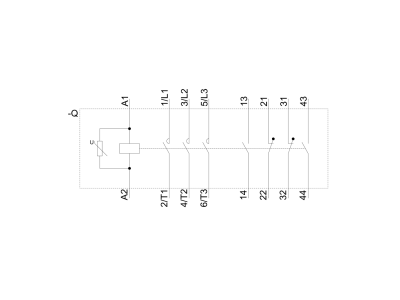

• Styki pomocnicze 2NO+2NC: Wbudowane łączniki pomocnicze upraszczają okablowanie – umożliwiają sygnalizację stanu oraz realizację układów blokad bez dodatkowych elementów.
• Kompaktowa budowa w systemie SIRIUS: Zajmuje mało miejsca w szafie sterowniczej, a modułowa konstrukcja ułatwia rozbudowę o akcesoria (zestawy okablowania, łączniki pomocnicze, osłony zacisków).
• Dopuszczenia międzynarodowe (IEC, UL/CSA): Potwierdzają bezpieczeństwo i możliwość stosowania w instalacjach na całym świecie, ułatwiając eksport maszyn.

Zgodność z Normami

Stycznik spełnia wymagania norm międzynarodowych IEC oraz UL/CSA, co gwarantuje jego niezawodność i bezpieczeństwo w instalacjach przemysłowych. Posiada deklarację zgodności CE dla rynku europejskiego.

Zastosowanie

Stycznik kategorii AC-1 jest przeznaczony głównie do łączenia i rozłączania obwodów obciążonych prądem rezystancyjnym. Sprawdzi się w następujących scenariuszach:

• Sterowanie piecami oporowymi, grzałkami przemysłowymi oraz systemami grzewczymi w zakładach produkcyjnych
• Przełączanie oporników obciążenia w symulatorach, laboratoriach oraz przy próbach wytrzymałościowych
• Zastosowania w automatyce budynkowej (duże piece akumulacyjne, centrale wentylacyjne) przy obciążeniu rezystancyjnym
• Rozdzielnice główne w obiektach przemysłowych wymagające niezawodnego łączenia dużych prądów przy długotrwałej pracy

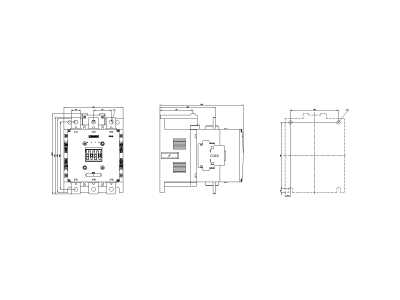

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające od wszystkich biegunów oraz obwodu sterowania. Stycznik montuje się na szynie TH35 (zgodnie z normą DIN) lub bezpośrednio na płycie montażowej w szafie sterowniczej. Dobór przekroju przewodów oraz moment dokręcania zacisków należy przeprowadzić zgodnie z dokumentacją techniczną producenta. Przewody obwodu głównego podłącza się za pomocą szyn lub zacisków ramowych – należy zachować odpowiednie odstępy izolacyjne.

FAQ

• Jaki jest stopień ochrony (IP) tego stycznika? Producent nie podaje bezpośrednio stopnia ochrony obudowy. W typowych warunkach montażu wewnątrz rozdzielnicy można przyjąć IP20 dla części stykowej osłoniętej przez obudowę rozdzielnicy. W przypadku środowiska zapylonego konieczne jest zastosowanie dodatkowej osłony.
• Czy stycznik ma wbudowane podświetlenie LED? Nie, stycznik nie jest wyposażony w diodę sygnalizacyjną. Stan załączenia można monitorować za pomocą zewnętrznej lampki podłączonej do styków pomocniczych 2NO lub 2NC.
• W jakiej kategorii pracy (AC-1) mogę używać tego stycznika? Kategoria AC-1 oznacza pracę przy obciążeniu rezystancyjnym (cos φ ≈ 1). Styki są zoptymalizowane do przełączania prądów bez dużych przeciążeń rozruchowych. Stycznika nie należy stosować do rozruchu silników (kategorie AC-3/AC-4) bez odpowiedniego przeliczenia prądu.
