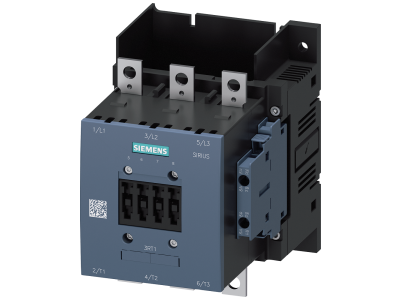

Stycznik AC-3e, 115 A/55 kW/400V, 3-biegunowy, 2NO+2NC,szyna przyłączeniowa / przyłącze śrubowe | 3RT1054-6LA06 Siemens

Alternatywny kod produktu: 3RT10546LA06

Opis i Kluczowe Cechy

Stycznik mocy Siemens SIRIUS 3RT1054-6LA06 w kategorii AC-3e to trójbiegunowe urządzenie przeznaczone do przełączania silników asynchronicznych. Zaprojektowany dla prądu znamionowego 115 A i mocy 55 kW przy napięciu 400 V, wyposażony w dwa styki normalnie otwarte (NO) i dwa normalnie zamknięte (NC). Obwód główny przystosowany jest do przyłącza śrubowego z możliwością zastosowania szyny przyłączeniowej, co zapewnia niezawodne i trwałe połączenia w instalacjach przemysłowych.

• Kategoria użytkowania AC-3e: Gwarantuje bezpieczne przełączanie silników asynchronicznych z wirnikiem zwartym, minimalizując ryzyko uszkodzenia styków przy rozruchu i pracy ciągłej.
• Prąd znamionowy 115 A / Moc 55 kW przy 400 V: Umożliwia sterowanie silnikami o dużym obciążeniu w sieciach trójfazowych bez ryzyka przegrzania styków i przeciążeń termicznych.
• Styki pomocnicze 2NO+2NC: Zapewniają elastyczną integrację z układami sterowania (PLC, przekaźniki, sygnalizacja), redukując potrzebę stosowania dodatkowych łączników.
• Przyłącze śrubowe obwodu głównego z opcją szyny przyłączeniowej: Ułatwia szybkie i pewne okablowanie przewodów o dużym przekroju, a szyna umożliwia wygodne łączenie kilku styczników w rozdzielnicach.
• Wysoka niezawodność styku i odporność klimatyczna: Dzięki konstrukcji SIRIUS stycznik zachowuje stabilne parametry w zmiennych warunkach otoczenia, co wydłuża żywotność urządzenia.

Zgodność z Normami

Stycznik został dopuszczony do użytku zgodnie z międzynarodowymi normami IEC oraz UL/CSA. Jest przystosowany do pracy z silnikami o klasie sprawności IE3 i IE4 (gotowość IE3/IE4), co potwierdza zgodność z obecnymi i przyszłymi wymaganiami w zakresie efektywności energetycznej. Posiada certyfikat CE.

Zastosowanie

Stycznik 3RT1054-6LA06 znajduje zastosowanie w sterowaniu silnikami asynchronicznymi w instalacjach przemysłowych i budynkowych, gdzie wymagana jest niezawodna praca przy znacznym obciążeniu. Dzięki kompaktowej budowie i modułowości systemu SIRIUS idealnie nadaje się do zintegrowanych rozwiązań automatyki.

• Sterowanie silnikami napędów wentylatorów, pomp, sprężarek i przenośników w przemyśle.
• Rozruch i praca ciągła silników o mocy do 55 kW w sieciach 400 V AC.
• Współpraca z przekaźnikami przeciążeniowymi, softstartami i falownikami w układach automatyki procesowej.
• Budowa rozdzielnic głównych i sterowniczych w obiektach komercyjnych i infrastrukturalnych.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i upewnić się, że obwód jest odizolowany. Urządzenie mocuje się na szynie TH35 (zgodnie z dokumentacją producenta) lub bezpośrednio na płycie montażowej. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 115 A oraz warunków instalacji. Moment dokręcania zacisków śrubowych stosować według instrukcji dołączonej do produktu.

FAQ

• Czy stycznik 3RT1054-6LA06 nadaje się do bezpośredniego sterowania silnikiem asynchronicznym? Tak, kategoria AC-3e potwierdza jego przystosowanie do przełączania silników asynchronicznych z wirnikiem zwartym przy rozruchu i pracy ciągłej, o mocy do 55 kW przy 400 V.

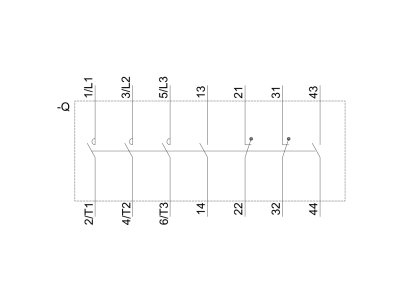

• Ile styków pomocniczych posiada ten model i jakiego są typu? Stycznik wyposażony jest w 2 styki normalnie otwarte (NO) oraz 2 styki normalnie zamknięte (NC), co umożliwia łatwą integrację z układami sygnalizacji i sterowania.
• Jaki typ przyłącza obwodu głównego zastosowano? Obwód główny wyposażono w przyłącze śrubowe, umożliwiające jednocześnie zastosowanie szyny przyłączeniowej do szybkiego łączenia kilku styczników w grupie.
