Stycznik AC-3e, 115 A/55 kW/400V, 3-biegunowy, 2NO+2NC, zacisk ramowy / przyłącze śrubowe | 3RT1054-1LA06 Siemens

Alternatywny kod produktu: 3RT10541LA06

Opis i Kluczowe Cechy

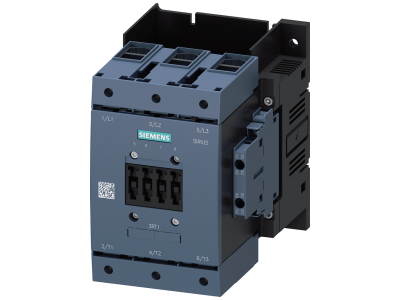

Stycznik mocy Siemens SIRIUS 3RT1054-1LA06 to urządzenie kategorii AC-3e o prądzie znamionowym 115 A i mocy 55 kW przy napięciu 400 V. Trójbiegunowa konstrukcja oraz zintegrowane styki pomocnicze 2NO+2NC zapewniają wszechstronność w sterowaniu silnikami i innymi odbiornikami. Zaciski ramowe (przyłącze śrubowe) gwarantują pewne i trwałe połączenie przewodów w obwodzie głównym.

• Prąd znamionowy 115 A (AC-3e): Umożliwia bezpieczne przełączanie silników o znacznym obciążeniu bez ryzyka przegrzania styków.
• Kategoria użytkowania AC-3e: Optymalna do rozruchu i zatrzymania silników indukcyjnych, zapewnia wysoką trwałość łączeniową.
• 3 bieguny główne: Pełna kontrola zasilania w trójfazowych obwodach silnikowych i odbiorczych.

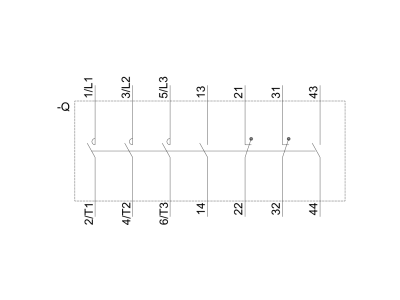

• Styki pomocnicze 2NO+2NC: Umożliwiają realizację sygnalizacji stanu, blokad wzajemnych oraz podawanie sygnałów sterujących do układów PLC.
• Zaciski ramowe (przyłącze śrubowe): Zapewniają solidne połączenie przewodów o dużym przekroju, odporne na wibracje i obciążenia mechaniczne.

Zgodność z Normami

Stycznik Siemens SIRIUS 3RT1054-1LA06 jest dopuszczony zgodnie z międzynarodowymi normami IEC oraz UL/CSA. Produkt jest gotowy do współpracy z silnikami wysokosprawnymi klasy IE3 i IE4 (IE3/IE4 ready). Posiada certyfikację CE potwierdzającą zgodność z wymaganiami Unii Europejskiej.

Zastosowanie

Stycznik przeznaczony jest do profesjonalnych instalacji przemysłowych i komercyjnych, gdzie wymagana jest niezawodna łączność w obwodach silnikowych i sterujących.

• Przełączanie trójfazowych silników indukcyjnych w napędach maszyn, pomp, wentylatorów i przenośników.
• Sterowanie odbiornikami rezystancyjnymi (piece, grzałki) w obwodach o prądzie do 115 A.
• Praca w układach automatyki budynkowej (sterowanie klimatyzacją, agregatami chłodniczymi).
• Element odgałęzień odbiornika w rozdzielnicach głównych i podrozdzielniach przemysłowych.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na płycie montażowej lub szynie zgodnie z dokumentacją producenta. Przekrój przewodów należy dobrać odpowiednio do prądu znamionowego obwodu głównego i pomocniczego. Zaciski ramowe dokręcać momentem podanym w karcie katalogowej – nieprawidłowe dokręcenie może prowadzić do przegrzania połączeń i uszkodzenia izolacji.

FAQ

• Czy stycznik nadaje się do przełączania silników wysokosprawnych IE3/IE4? Tak, produkt jest oznaczony jako IE3/IE4 ready i przystosowany do współpracy z silnikami o podwyższonej sprawności energetycznej.
• Jaka jest kategoria użytkowania stycznika? Kategoria AC-3e – dedykowana do rozruchu i zatrzymania silników indukcyjnych (załączanie przy rozruchu, wyłączanie podczas pracy).
• Czy obwód główny można podłączyć za pomocą szyn zbiorczych? Tak, stycznik umożliwia podłączenie przewodów w obwodzie głównym zarówno za pomocą zacisków ramowych, jak i szyn (system SIRIUS przewiduje odpowiednie akcesoria).
