Stycznik,AC-3,115A/55kW/400V,3-bieg.,AC/DC23-26V,2NO+2NC,zacisk ramowy / przyłącze śrubowe | 3RT1054-1AB36 Siemens

Alternatywny kod produktu: 3RT10541AB36

Opis i Kluczowe Cechy

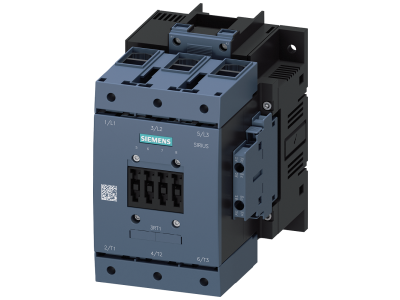

Stycznik mocy Siemens 3RT1054-1AB36 z serii SIRIUS 3RT1 przeznaczony jest do przełączania silników w instalacjach przemysłowych. Zaprojektowany dla prądu AC-3 115 A i mocy 55 kW przy 400 V, zapewnia bezpieczną i niezawodną pracę w wymagających aplikacjach. Cewka sterowana napięciem AC/DC 23–26 V umożliwia elastyczne sterowanie, a wyposażenie w styki pomocnicze 2NO+2NC rozszerza funkcjonalność układu. Obwód główny wyposażono w zaciski ramowe, a obwód sterowniczy i pomocniczy w przyłącze śrubowe, co gwarantuje pewne i trwałe połączenia przewodów.

• Prąd znamionowy AC-3 115 A: Umożliwia bezpieczne przełączanie silników o dużym obciążeniu bez ryzyka przeciążenia styków.
• Moc 55 kW przy 400 V: Przystosowany do zasilania silników o wysokiej mocy w sieciach trójfazowych.
• Napięcie sterowania 23–26 V AC/DC: Uniwersalna cewka akceptuje zarówno prąd przemienny, jak i stały, upraszczając integrację z układami sterowania.
• Styki pomocnicze 2NO+2NC: Pozwalają na sygnalizację stanu załączenia, realizację blokad oraz rozbudowę obwodów sterowniczych bez dodatkowych przekaźników.
• Zaciski ramowe (obwód główny) i przyłącze śrubowe (obwód sterowniczy): Zapewniają pewne, niskooporowe połączenie przewodów mocy oraz łatwy i stabilny montaż przewodów sterowniczych.

Zgodność z Normami

Stycznik 3RT1054-1AB36 spełnia wymagania norm międzynarodowych IEC oraz UL/CSA, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach globalnych. Produkt posiada certyfikat CE i jest zgodny z dyrektywami unijnymi. Dzięki konstrukcji IE3/IE4 ready nadaje się do współpracy z silnikami o wysokiej sprawności energetycznej.

Zastosowanie

Stycznik mocy Siemens 3RT1054-1AB36 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne łączenie i rozłączanie obwodów silnikowych oraz innych odbiorników w systemach automatyki przemysłowej.

• Bezpośrednie załączanie i wyłączanie trójfazowych silników asynchronicznych klatkowych o mocy do 55 kW przy 400 V.
• Sterowanie odbiornikami rezystancyjnymi, np. nagrzewnicami, w układach rozdzielczych.
• Wysyłanie impulsów sterujących do przekaźników, styczników niższej mocy lub wejść PLC w szafach sterowniczych.
• Budowa układów sygnalizacji i blokad – styki pomocnicze 2NO+2NC umożliwiają realizację zaawansowanej logiki sterowania bez dodatkowych elementów.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub przykręcenia do płyty montażowej. Moment dokręcania zacisków należy stosować zgodnie z dokumentacją producenta, a przekrój przewodów dobrać do prądu znamionowego obwodu (zalecane dla 115 A: min. 35 mm² Cu). Dla obwodu sterowniczego stosować przewody o przekroju dostosowanym do prądu cewki. Przed pierwszym uruchomieniem sprawdzić poprawność podłączeń i stan izolacji.

FAQ

• Czy stycznik posiada podświetlenie lub diodę LED sygnalizującą stan? Stycznik 3RT1054-1AB36 nie jest wyposażony w podświetlenie. Stan załączenia można monitorować za pomocą styków pomocniczych 2NO+2NC podłączonych do układu sygnalizacji.
• Jaki jest stopień ochrony stycznika? Produkt przeznaczony jest do zabudowy w rozdzielnicach lub szafach sterowniczych zapewniających ochronę przed dotykiem i pyłem (min. IP2X). Sam stycznik nie posiada własnej obudowy, dlatego wymaga montażu w osłonie o odpowiednim stopniu ochrony.
• Czy stycznik może być sterowany zarówno napięciem AC, jak i DC? Tak, cewka stycznika 3RT1054-1AB36 jest przystosowana do napięcia sterowania 23–26 V zarówno prądu przemiennego (AC), jak i stałego (DC). Należy jednak zachować zgodność polaryzacji przy zasilaniu DC – producent zaleca podłączenie plusa do zacisku A1, minusa do A2.
