Stycznik AC-1, 400 A/690 V/40 °C, 3-bieg., AC/DC 220-240V, 2NO+2NC | 3RT1466-6AP36 Siemens

Alternatywny kod produktu: 3RT14666AP36

Opis i Kluczowe Cechy

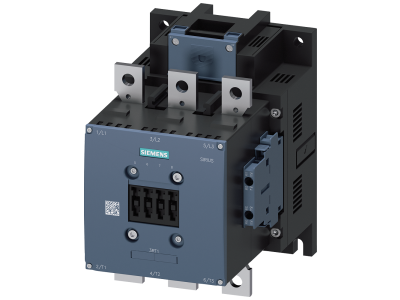

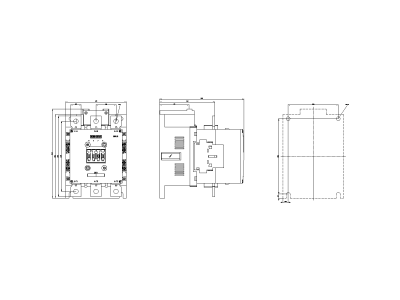

Stycznik mocy Siemens SIRIUS 3RT1466-6AP36 (3RT1) przeznaczony do przełączania odbiorników omowych w kategorii AC-1. Oferuje prąd znamionowy 400 A przy napięciu 690 V i temperaturze otoczenia 40°C, co pozwala na bezpieczne sterowanie dużymi obciążeniami rezystancyjnymi bez ryzyka przegrzania styków. Trzy bieguny główne umożliwiają komutację w układach trójfazowych, a cewka sterująca pracuje zarówno na napięciu AC (50-60 Hz), jak i DC 220-240 V, zapewniając uniwersalność zasilania. Wyposażony w zestyk pomocniczy 2NO+2NC, który ułatwia sygnalizację i współpracę z układami automatyki. Obwód główny podłącza się za pomocą szyn, a obwód sterowniczy i pomocniczy – za pomocą przyłączy śrubowych.

• Prąd AC-1 400 A / napięcie 690 V / temp. 40°C: Umożliwia pewne przełączanie obciążeń omowych o dużej mocy w zastosowaniach przemysłowych, minimalizując ryzyko przegrzania i zapewniając długą żywotność styków.
• Cewka AC/DC 220-240 V: Elastyczne zasilanie – może być sterowana zarówno napięciem przemiennym (50-60 Hz), jak i stałym, co ułatwia integrację z różnymi systemami sterowania, w tym bezpośrednio z wyjściami PLC.

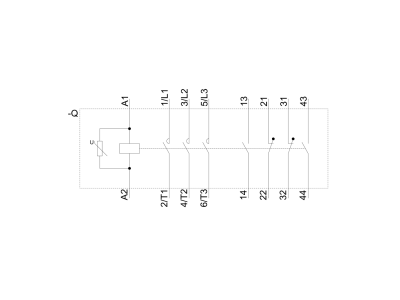

• Zestyki pomocnicze 2NO+2NC: Gotowe styki pomocnicze montowane fabrycznie redukują potrzebę dodatkowego okablowania, ułatwiają sygnalizację stanu załączania i współpracę z przekaźnikami lub modułami wejściowymi.
• System SIRIUS (modułowy): Stycznik jest częścią zintegrowanego systemu modułowego Siemens, co umożliwia łatwe łączenie z innymi elementami (łączniki, przekaźniki, zestawy okablowania) i optymalizację przestrzeni w szafie sterowniczej.
• Zaciski śrubowe obwodu sterowniczego i pomocniczego: Pewne i trwałe połączenie przewodów, odporne na wibracje. Obwód główny podłączany szyną zapewnia niską rezystancję i wysoką obciążalność prądową.

Zgodność z Normami

Styczniki serii 3RT1 są dopuszczone na całym świecie, spełniają wymagania norm IEC oraz UL/CSA (bez podania konkretnych numerów). Posiadają certyfikację CE, potwierdzającą zgodność z dyrektywami UE. Produkty są odporne na warunki klimatyczne i przeznaczone do montażu w rozdzielnicach przemysłowych.

Zastosowanie

Stycznik 3RT1466-6AP36 dedykowany jest do przełączania odbiorników omowych w układach trójfazowych prądu przemiennego. Sprawdza się w instalacjach wymagających niezawodnego łączenia dużych mocy przy minimalnej awaryjności.

• Sterowanie grzałkami elektrycznymi, piecami rezystancyjnymi, nagrzewnicami w przemyśle i budynkach.
• Załączanie i wyłączanie baterii kondensatorów do kompensacji mocy biernej (wymagane dodatkowe dławiki).
• Przełączanie odbiorników omowych w systemach automatyki procesowej i sterowania maszyn.
• Współpraca z modułami PLC – możliwość bezpośredniego sterowania z wyjść przekaźnikowych lub przez styki pomocnicze.

Wskazówki Montażowe

Montaż i podłączenie stycznika może wykonywać wyłącznie wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz przed przypadkowym włączeniem. Stycznik montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową (400 A) i obowiązującymi normami. Dokręcaj zaciski śrubowe momentem podanym w dokumentacji producenta. Dla połączeń szyną główną stosuj się do zaleceń producenta dotyczących momentu dokręcania i rodzaju szyn.

FAQ

• Jakie napięcie sterowania ma ten stycznik? Stycznik jest przystosowany do napięcia sterowania AC/DC 220-240 V. Przy napięciu AC może pracować w zakresie 50-60 Hz.
• Czy stycznik posiada podświetlenie lub sygnalizację LED? Nie, w standardowym wyposażeniu nie ma podświetlenia. Do sygnalizacji stanu należy wykorzystać zestyk pomocniczy 2NO+2NC.
• Jaki stopień ochrony ma ten stycznik? Producent nie podaje konkretnego stopnia IP dla tego modelu. Styczniki przeznaczone do montażu w rozdzielnicach zazwyczaj mają ochronę IP20 – należy je instalować w obudowie o odpowiednim stopniu ochrony.
