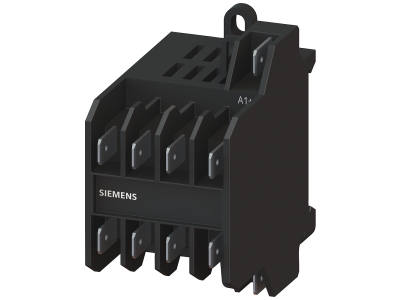

Stycznik silnikowy EKS 3NO+1NC urucham. AC, DC24V | 3TG1001-1BB4 Siemens

Alternatywny kod produktu: 3TG10011BB4

Opis i Kluczowe Cechy

Stycznik miniaturowy SIRIUS 3TG10 (symbol 3TG1001-1BB4) firmy Siemens to kompaktowe urządzenie przeznaczone do przełączania sygnałów sterowniczych w obwodach pomocniczych. Wyposażony w 3 styki zwierne i 1 rozwierny, przystosowany do napięcia cewki DC 24V. Dzięki małej szerokości zabudowy oszczędza miejsce w rozdzielnicy, a bezprzydźwiękowa praca eliminuje uciążliwy hałas. Wbudowany łącznik pomocniczy umożliwia dodatkową sygnalizację lub sterowanie.

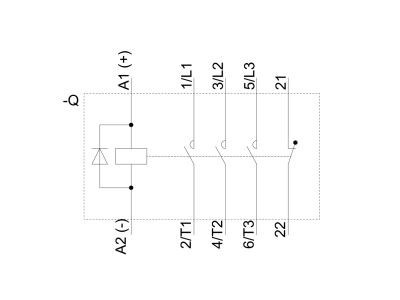

• 3 styki zwierne + 1 rozwierny (3NO+1NC): Zapewniają elastyczność w sterowaniu – styki zwierne do załączania odbiorników, rozwierny do sygnalizacji lub zabezpieczeń.
• Napięcie cewki DC 24V: Bezpieczne i powszechnie stosowane w instalacjach przemysłowych i budynkowych; niskie napięcie zwiększa bezpieczeństwo obsługi.
• Bezprzydźwiękowa praca: Cicha praca bez brzęczenia – idealna do pomieszczeń biurowych, domów lub miejsc wymagających ciszy.
• Mała szerokość zabudowy: Oszczędność miejsca na szynie DIN – więcej modułów w tej samej rozdzielnicy.
• Dowolna pozycja montażowa: Ułatwia instalację w trudno dostępnych miejscach; brak ograniczeń orientacyjnych.

Zgodność z Normami

Produkt należy do rodziny modułowej SIRIUS i spełnia wymogi norm europejskich dla aparatury sterowniczej. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami . Szczegółowe numery norm znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Stycznik miniaturowy 3TG10 dedykowany jest do przełączania sygnałów sterowania w obwodach pomocniczych – zarówno w instalacjach budynkowych, jak i w urządzeniach przemysłowych.

• Sterowanie silnikami jednofazowymi małej mocy (pompy, wentylatory, podnośniki).
• Zadawanie impulsów do styczników głównych, przekaźników lub wejść PLC w szafach sterowniczych.
• Sygnalizacja stanów pracy (np. załączanie lampki kontrolnej) dzięki wbudowanemu łącznikowi pomocniczemu.
• Automatyka budynkowa – sterowanie oświetleniem, roletami, bramami w obszarze domowym i biurowym.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie we wszystkich biegunach. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przekrój przewodów dobrać do prądu obciążenia (wg danych producenta). Moment dokręcania zacisków należy stosować zgodnie z instrukcją urządzenia.

FAQ

• Czy stycznik 3TG1001-1BB4 ma podświetlenie? W dostępnych danych nie ma informacji o podświetleniu – standardowe wersje styczników miniaturowych SIRIUS 3TG10 nie są wyposażone w diodę sygnalizacyjną.
• Jaki stopień ochrony ma ten stycznik? Producent nie podał konkretnego stopnia IP w danych. Zgodnie z ogólną zasadą dla aparatury modułowej montowanej w rozdzielnicach, przyjmuje się ochronę IP20 (brak ochrony przed wilgocią).
• Czy stycznik pracuje cicho? Tak, dzięki konstrukcji bezprzydźwiękowej (tzw. cichy stycznik) urządzenie nie generuje hałasu podczas pracy, co jest szczególnie ważne w aplikacjach wymagających niskiego poziomu dźwięku.
