Stycznik silnikowy EKS 3NO+1NC urucham. AC, DC24V | 3TG1001-0BB4 Siemens

Opis i Kluczowe Cechy

Stycznik silnikowy EKS 3NO+1NC z zasilaniem DC24V to kompaktowe rozwiązanie do sterowania obwodami mocy w instalacjach elektrycznych. Wersja z 3 zestykami zwiernymi (NO) i 1 zestykem rozwiernym (NC) zapewnia elastyczność w projektowaniu układów sterowania. Przyłącze śrubowe ułatwia montaż i konserwację, a wbudowany łącznik pomocniczy eliminuje potrzebę stosowania dodatkowych elementów. Urządzenie charakteryzuje się niskim poborem mocy sterującej, pracuje bez przydźwięku i może być montowane w dowolnej pozycji.

• Zasilanie DC24V: Niskonapięciowe sterowanie zapewnia bezpieczeństwo i kompatybilność z systemami automatyki przemysłowej oraz domowej.
• Parametry AC-3, 8,4A / 4kW (400V): Przeznaczony do sterowania silnikami o mocy do 4 kW, spełnia wymagania klasy AC-3 dla styczników silnikowych.

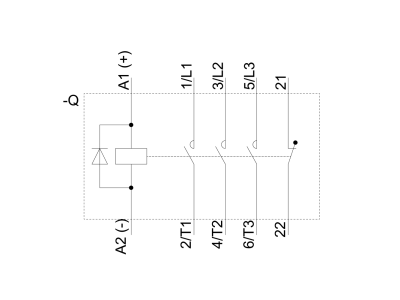

• 3NO + 1NC: Pozwala na elastyczne konfigurowanie obwodów sterowania i sygnalizacji, np. w układach zabezpieczeń.
• Przyłącze śrubowe: Umożliwia szybki i pewny montaż przewodów, redukując ryzyko zwarć i luzów kontaktowych.
• Praca bez przydźwięku: Cicha praca w układach sterowania, eliminująca zakłócenia akustyczne w środowiskach biurowych i przemysłowych.

Zgodność z Normami

Stycznik spełnia wymagania norm europejskich dotyczących styczników i przekaźników mocy. Produkt posiada deklarację zgodności CE oraz jest zgodny z normami VDE, IEC i EN. Zapewnia bezpieczeństwo elektryczne i mechaniczne w instalacjach niskonapięciowych.

Zastosowanie

Stycznik silnikowy EKS 3NO+1NC znajduje zastosowanie w układach sterowania silników, pomp, wentylatorów oraz innych odbiorników o charakterze indukcyjnym. Idealny do instalacji w szafach sterowniczych, maszynach przemysłowych i systemach automatyki budynkowej.

• Sterowanie małymi silnikami trójfazowymi w maszynach przemysłowych i urządzeniach gospodarstwa domowego.
• Układy zabezpieczeń i awaryjnego zatrzymania maszyn.
• Instalacje automatyki budynkowej – sterowanie wentylacją, pompami ciepła, podnośnikami.
• Elastyczne konfigurowanie obwodów sterowania dzięki zestawom 3NO+1NC.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowaną osobę z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Urządzenie należy zamontować na szynie DIN lub płycie montażowej, zachowując odpowiednią przestrzeń dla chłodzenia. Przewody zasilające i sterujące należy podłączyć zgodnie z oznaczeniami na styczniku, z zachowaniem odpowiedniego momentu dokręcania śrub (szczegóły w dokumentacji). Przed uruchomieniem sprawdzić poprawność połączeń i brak zwarć. Stycznik może być montowany w dowolnej pozycji, jednak zaleca się unikanie położenia „do góry nogami” w celu ułatwienia odprowadzania ciepła.

FAQ

• Czy stycznik może być stosowany do sterowania obwodami 230V? Tak, stycznik ten jest przeznaczony do pracy w układach 230V i 400V (w zależności od konfiguracji układu). Maksymalny prąd roboczy wynosi 8,4A, co pozwala na sterowanie silnikami do 4 kW przy napięciu 400V.
• Jaki jest zakres temperatur pracy stycznika? Dokładne parametry nie zostały podane w danych produktu. Zazwyczaj styczniki miniaturowe pracują w zakresie od -25°C do +55°C, jednak zaleca się sprawdzenie dokumentacji producenta dla konkretnego modelu.
• Czy stycznik posiada wbudowane zabezpieczenie nadprądowe? Nie – stycznik nie posiada wbudowanego zabezpieczenia nadprądowego. Wymaga zastosowania zewnętrznych zabezpieczeń (np. bezpieczników topikowych lub wyłączników nadprądowych) w obwodzie zasilania silnika.
