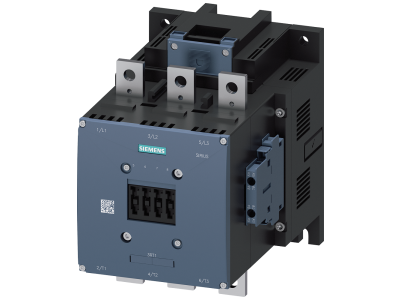

Stycznik,AC-3,400A/200kW/400V,3-bieg.,AC/DC380-420V,2NO+2NC,szyna przyłączeniowa / przyłącze śrubowe | 3RT1075-6AV36 Siemens

Alternatywny kod produktu: 3RT10756AV36

Opis i Kluczowe Cechy

Stycznik mocy Siemens SIRIUS 3RT1075-6AV36 to zaawansowane urządzenie do przełączania silników w kategorii AC-3 o prądzie znamionowym 400 A i mocy 200 kW przy napięciu 400 V AC. Zaprojektowany do pracy w trudnych warunkach przemysłowych, łączy wysoką niezawodność styku z kompaktową budową. Napęd konwencjonalny, obwód główny wyposażony w szynę przyłączeniową, a obwód sterowniczy i pomocniczy w przyłącze śrubowe.

• Prąd znamionowy AC-3: 400 A: Gwarantuje bezpieczne przełączanie silników o dużym obciążeniu, minimalizując ryzyko przegrzania styków i zapewniając długą żywotność.
• Moc silnika: 200 kW przy 400 V AC (50-60 Hz): Pozwala sterować wydajnymi napędami w aplikacjach przemysłowych bez konieczności stosowania dodatkowych elementów pośredniczących.
• Napięcie sterowania AC/DC: 380-420 V: Umożliwia elastyczne zasilanie cewki zarówno z sieci prądu przemiennego, jak i stałego, co ułatwia integrację z różnymi systemami sterowania.
• Styki pomocnicze: 2NO + 2NC: Zintegrowane zestyk pomocnicze redukują potrzebę stosowania zewnętrznych łączników, upraszczając konstrukcję układu i poprawiając niezawodność sygnalizacji stanu.
• Obwód główny: szyna przyłączeniowa, obwód sterowniczy: przyłącze śrubowe: Połączenie szyną w obwodzie głównym zapewnia niską rezystancję i łatwość okablowania, a śrubowe zaciski w obwodzie sterowania są odporne na wibracje i zapewniają pewne połączenie.

Zgodność z Normami

Stycznik Siemens 3RT1075-6AV36 spełnia wymagania międzynarodowych norm IEC oraz UL/CSA, co potwierdza jego dopuszczenie do stosowania na całym świecie. Jest również przygotowany do pracy z silnikami o wysokiej sprawności (IE3/IE4 ready). Urządzenie posiada certyfikat CE i jest zgodne z dyrektywami Unii Europejskiej.

Zastosowanie

Stycznik mocy SIRIUS 3RT1075-6AV36 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne i bezpieczne przełączanie silników indukcyjnych oraz innych odbiorników o charakterze rezystancyjno-indukcyjnym.

• Sterowanie silnikami w maszynach produkcyjnych, przenośnikach, pompach i wentylatorach w kategorii AC-3
• Bezpośrednie załączanie i wyłączanie odbiorników w rozdzielnicach głównych i podrozdzielniach przemysłowych
• Integracja z systemami automatyki budynkowej i sterownikami PLC za pośrednictwem wejść sterujących AC/DC
• Budowa linii technologicznych wymagających wysokiej mocy przełączania i odporności na cykle łączeniowe

Wskazówki Montażowe

Montaż oraz wszelkie prace serwisowe przy styczniku mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem jakichkolwiek czynności bezwzględnie odłącz napięcie we wszystkich obwodach. Stycznik należy mocować zgodnie z dokumentacją producenta – przewidziany jest montaż na płycie lub szynie (w zależności od wersji). Moment dokręcania śrub oraz zacisków musi być zgodny z kartą katalogową. Przekrój przewodów obwodu głównego i sterowniczego dobierz do obciążenia oraz parametrów prądowych. Po zakończeniu montażu sprawdź poprawność połączeń i działanie łączników pomocniczych.

FAQ

• Jakie napięcie sterowania ma stycznik 3RT1075-6AV36? Cewka stycznika jest przystosowana do zasilania napięciem AC lub DC w zakresie 380–420 V. Należy dobrać źródło sterowania zgodnie z tym zakresem.
• Do jakiej kategorii pracy przeznaczony jest ten stycznik? Stycznik został sklasyfikowany w kategorii AC-3 (przełączanie silników pierścieniowych i klatkowych), co oznacza możliwość łączenia prądów rozruchowych do 8-krotności prądu znamionowego.
• Czy obwód główny można podłączyć przez zaciski ramowe? W podanym wariancie obwód główny wyposażony jest w szynę przyłączeniową. Obwód sterowniczy i pomocniczy posiadają przyłącze śrubowe. W razie potrzeby dostępne są akcesoria umożliwiające indywidualne okablowanie.
