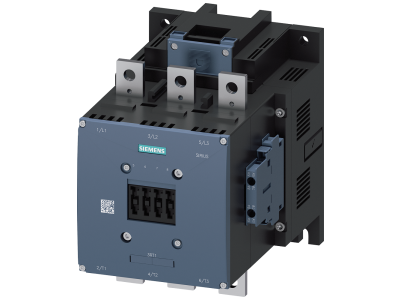

Stycznik,AC-3,400A/200kW/400V,3-bieg.,AC/DC110-127V,2NO+2NC,szyna przyłączeniowa / przyłącze śrubowe | 3RT1075-6AF36 Siemens

Alternatywny kod produktu: 3RT10756AF36

Opis i Kluczowe Cechy

Stycznik mocy Siemens SIRIUS 3RT1075-6AF36 to profesjonalne urządzenie do przełączania silników w kategorii AC-3/AC-3e. Prąd znamionowy 400 A i moc 200 kW przy napięciu 400 V AC zapewniają niezawodną pracę w najbardziej wymagających aplikacjach przemysłowych. Trzybiegunowa konstrukcja z cewką uniwersalną AC/DC 110-127 V upraszcza dobór zasilania, a wbudowane styki pomocnicze 2NO+2CNC redukują potrzebę stosowania dodatkowych modułów. Przyłącze główne wykonane za pomocą szyny przyłączeniowej, natomiast obwód sterowniczy i pomocniczy – śrubowe, co gwarantuje stabilne i trwałe połączenie.

• Kategoria AC-3/AC-3e, prąd 400 A: Bezpieczne przełączanie silników o dużym prądzie rozruchowym, bez ryzyka przegrzania styków podczas intensywnej eksploatacji.
• Moc 200 kW przy 400 V AC: Pozwala sterować odbiornikami o znacznym poborze mocy, idealny do napędów w przemyśle ciężkim i automatyce.
• Cewka AC/DC 110-127 V: Uniwersalne napięcie sterujące – kompatybilne z typowymi systemami sterowania 110 V DC i 127 V AC, eliminuje konieczność stosowania oddzielnych przetwornic.
• Styki pomocnicze 2NO+2NC: Zmniejszają liczbę dodatkowych komponentów w szafie sterowniczej, upraszczają okablowanie i zwiększają niezawodność sygnalizacji stanu.
• Przyłącze główne – szyna, sterownicze – śrubowe: Szyna zapewnia niską rezystancję i łatwe łączenie z szynoprzewodami; zaciski śrubowe obwodu pomocniczego gwarantują pewny kontakt odporny na wibracje.

Zgodność z Normami

Stycznik jest częścią modułowego systemu SIRIUS i został zaprojektowany zgodnie z wymaganiami norm międzynarodowych, w tym IEC oraz UL/CSA. Posiada certyfikat CE, co potwierdza spełnienie europejskich wymogów bezpieczeństwa i kompatybilności. Produkt jest gotowy do pracy z silnikami o klasie sprawności IE3/IE4.

Zastosowanie

Stycznik Siemens 3RT1075 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie dużych mocy. Dzięki kompaktowej budowie i szerokiemu zakresowi napięć sterujących sprawdza się w nowoczesnych instalacjach przemysłowych.

• Bezpośrednie sterowanie silnikami asynchronicznymi w napędach przenośników, pomp i wentylatorów.
• Praca w rozrusznikach silnikowych – zarówno w układach bezpośrednich (DOL), jak i gwiazda-trójkąt.
• Impulsowe i ciągłe sterowanie w systemach automatyki budynkowej oraz liniach produkcyjnych.
• Zastosowanie w tablicach rozdzielczych i szafach sterowniczych jako główny stycznik odbiornika.

Wskazówki Montażowe

Montaż urządzenia może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Stycznik mocuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Moment dokręcania zacisków należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do prądu znamionowego (400 A) oraz warunków zwarciowych w instalacji.

FAQ

• Czy stycznik posiada podświetlenie lub wskaźnik LED? W standardowej wersji 3RT1075-6AF36 nie przewidziano podświetlenia ani wbudowanego wskaźnika. Stan załączenia można monitorować za pomocą styków pomocniczych 2NO+2NC.
• Jaki jest stopień ochrony stycznika? Producent nie podaje konkretnej wartości IP – w typowej aplikacji w rozdzielnicy aparatura modułowa pracuje w stopniu ochrony IP20. W przypadku montażu w trudnych warunkach należy stosować odpowiednie osłony.
• W jakim trybie pracy pracują styki główne? Stycznik przeznaczony jest do kategorii AC-3 (przełączanie silników) oraz AC-3e (zwiększona trwałość łączeniowa przy pracy z silnikami o wysokiej sprawności). Nie jest przewidziany do pracy ciągłej w kategorii AC-1.
