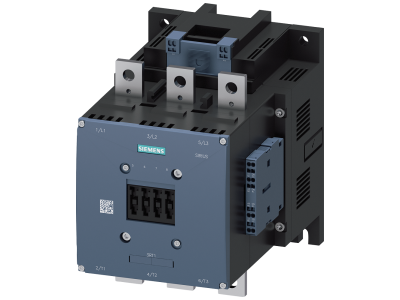

Stycznik,AC-3e,400A/200kW/400V,3-bieg.,AC/DC23-26V,2NO+2NC,szyna przyłączeniowa/przyłącze sprężynowe | 3RT1075-2AB36 Siemens

Alternatywny kod produktu: 3RT10752AB36

Opis i Kluczowe Cechy

Stycznik mocy SIRIUS 3RT1075-2AB36 (Siemens) to element modułowego systemu SIRIUS, przeznaczony do przełączania silników w aplikacjach przemysłowych. Urządzenie w kategorii AC-3e oferuje prąd znamionowy 400 A, moc 200 kW przy 400 V, napięcie cewki AC/DC 23–26 V oraz 3 bieguny główne. Wyposażone w 2 styki NO i 2 styki NC (łączniki pomocnicze) oraz przyłącze szyny przyłączeniowej i sprężynowe. Charakteryzuje się kompaktową budową i wysoką niezawodnością styku.

• Prąd znamionowy AC-3e: 400 A – Umożliwia bezpieczne przełączanie silników o dużej mocy bez ryzyka przegrzania styków, zapewniając długotrwałą niezawodność.
• Moc silnika: 200 kW przy 400 V – Odpowiedni dla wymagających zastosowań przemysłowych z silnikami asynchronicznymi.
• Napięcie cewki: AC/DC 23–26 V – Elastyczność zasilania, umożliwia sterowanie zarówno z tradycyjnych układów AC, jak i bezpośrednio z nowoczesnych sterowników PLC.
• 2 styki NO + 2 styki NC – Wbudowane łączniki pomocnicze redukują potrzebę dodatkowych komponentów, upraszczając okablowanie i zwiększając funkcjonalność.
• Przyłącze szyny przyłączeniowej i sprężynowe – Szybki, bezobsługowy montaż odporny na wibracje; w obwodzie głównym zastosowano zaciski ramowe umożliwiające podłączenie szyn lub przewodów, a w obwodach pomocniczych i sterujących przyłącze sprężynowe.

Zgodność z Normami

Stycznik jest dopuszczony na całym świecie, zgodny z normami IEC oraz UL/CSA. Posiada certyfikację CE i jest przystosowany do pracy z silnikami o wysokiej sprawności IE3/IE4.

Zastosowanie

Stycznik mocy SIRIUS 3RT1075-2AB36 przeznaczony jest do przełączania silników w aplikacjach przemysłowych. Dzięki modułowej budowie i akcesoriom systemu SIRIUS idealnie sprawdza się w centralnych układach sterowania.

• Sterowanie i załączanie silników trójfazowych o mocy do 200 kW w kategorii AC-3e.
• Budowa rozdzielnic sterowniczych w przemyśle maszynowym i automatyce budynkowej.
• Integracja z systemami PLC – bezpośrednie sterowanie cewką AC/DC 23–26 V lub przez interfejs.
• Zastosowanie w odgałęzieniach odbiornika z wykorzystaniem modułowych połączeń i akcesoriów (zestawy okablowania, łączniki pomocnicze, osłony zacisków).

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Stycznik montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać odpowiednio do prądu 400 A, zgodnie z obowiązującymi normami. Moment dokręcania zacisków podano w instrukcji montażu. Przyłącze sprężynowe do obwodów pomocniczych i sterujących zapewnia szybkie i pewne połączenie bez użycia narzędzi.

FAQ

• Czy stycznik posiada podświetlenie lub sygnalizację LED? W standardowym wyposażeniu stycznik nie zawiera wbudowanego podświetlenia. W razie potrzeby można zastosować moduły sygnalizacyjne dostępne w systemie akcesoriów SIRIUS.
• Jaki stopień ochrony IP ma stycznik? Producent nie podaje konkretnego stopnia IP dla samego stycznika. W typowej rozdzielnicy aparatura modułowa montowana na szynie DIN osiąga stopień ochrony IP20 od strony czołowej; dokładne dane należy sprawdzić w dokumentacji technicznej dla konkretnej konfiguracji.
• Czy stycznik może pracować przy napięciu sterującym 24 V DC? Tak, napięcie cewki 23–26 V AC/DC obejmuje standardowe 24 V DC, co umożliwia bezpośrednie sterowanie z większości sterowników PLC.
