Stycznik,AC-3e,300A/160kW/400V,3-bieg,AC/DC96-127V,PLC-IN opcjonalnie,2NO+2NC,szyna przyłączeniowa | 3RT1066-2NF36 Siemens

Alternatywny kod produktu: 3RT10662NF36

Opis i Kluczowe Cechy

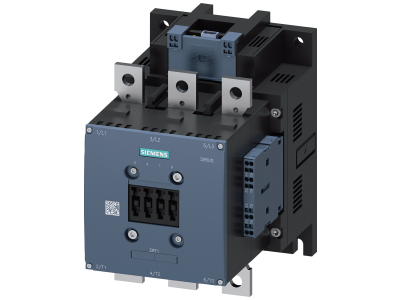

Stycznik mocy Siemens SIRIUS 3RT1066-2NF36 to trójbiegunowe urządzenie w kategorii użytkowej AC-3e, przeznaczone do przełączania silników. Prąd znamionowy 300A i moc 160kW przy 400V zapewniają bezpieczną pracę w wymagających obwodach bez ryzyka przegrzania styków. Cewka sterująca AC/DC 96-127V umożliwia elastyczne zasilanie zarówno z sieci prądu przemiennego, jak i stałego. Opcjonalne wejście PLC-IN ułatwia bezpośrednią integrację z systemami automatyki. Aparatura wyposażona jest w 2 styki zwierne i 2 rozwierne (2NO+2NC) oraz szynę przyłączeniową w obwodzie głównym.

• Kategoria użytkowa AC-3e, prąd 300A / moc 160kW przy 400V: Idealny do przełączania silników o dużym obciążeniu – wysoka wydajność i bezpieczeństwo bez ryzyka przegrzania styków.
• Cewka sterująca AC/DC 96-127V: Szeroki zakres napięcia umożliwia stosowanie zarówno w instalacjach prądu przemiennego, jak i stałego, co upraszcza projektowanie układów sterowania.
• Opcjonalne wejście PLC-IN: Bezpośrednia współpraca ze sterownikami PLC bez konieczności stosowania dodatkowych przekaźników – oszczędność miejsca i kosztów.
• Zintegrowane łączniki pomocnicze 2NO+2NC: Dostarczają sygnały zwrotne o stanie stycznika, umożliwiając realizację układów sygnalizacji i blokad.
• Szyna przyłączeniowa w obwodzie głównym: Umożliwia szybkie i bezpieczne podłączenie przewodów o dużym przekroju, redukując czas montażu i zwiększając niezawodność połączeń.

Zgodność z Normami

Stycznik Siemens 3RT1066-2NF36 spełnia wymagania norm międzynarodowych (m.in. IEC, UL/CSA) oraz jest przygotowany do współpracy z silnikami klasy IE3/IE4. Produkt posiada certyfikat CE, potwierdzający zgodność z europejskimi dyrektywami. Styczniki serii SIRIUS są odporne na warunki klimatyczne, co gwarantuje długą żywotność w różnych środowiskach pracy.

Zastosowanie

Stycznik przeznaczony jest do załączania i wyłączania silników trójfazowych w układach rozruchu bezpośredniego, gwiazda-trójkąt oraz odwrotnego kierunku obrotów. Sprawdza się w przemyśle, automatyce budynkowej i infrastrukturze.

• Sterowanie silnikami pomp, wentylatorów, kompresorów i taśmociągów w obciążeniach znamionowych do 160kW/400V (AC-3e).
• Impulsowe załączanie / wyłączanie za pośrednictwem sygnałów z PLC lub przekaźników programowalnych.
• Realizacja układów sygnalizacji stanu pracy (styki NO/NC) w szafach sterowniczych.
• Integracja z modułowymi systemami rozdzielczymi i automatyki budynkowej jako element wykonawczy.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (TS35) lub przykręca do płyty montażowej. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami oraz prądem znamionowym. Moment dokręcania zacisków należy stosować zgodnie z dokumentacją producenta. Przed pierwszym uruchomieniem sprawdzić poprawność podłączenia cewki i styków pomocniczych.

FAQ

• Czy stycznik ma podświetlenie lub wskaźnik LED? Nie, w danych technicznych nie przewidziano podświetlenia. Stan załączenia można monitorować za pomocą styków pomocniczych 2NO+2NC.
• Jaki jest stopień ochrony (IP) tego stycznika? Producent nie podaje konkretnego stopnia IP dla tego modelu. Standardowo aparatura montowana w rozdzielnicy ma ochronę IP20, jednak szczegółowe dane należy sprawdzić w karcie katalogowej lub dokumentacji technicznej.
• Czy możliwa jest praca w trybie ciągłym przy prądzie 300A? Stycznik jest zaprojektowany do pracy w kategorii użytkowej AC-3e, która obejmuje przełączanie silników. Prąd znamionowy 300A dotyczy pracy przy obciążeniu silnikowym. Do pracy ciągłej (AC-1) należy zweryfikować dane w dokumentacji.
