Stycznik,AC-3e,265A/132kW/400V,3-bieg,AC/DC200-277V,PLC-IN opcjonalnie,2NO+2NC,szyna przyłączeniowa | 3RT1065-2NP36 Siemens

Alternatywny kod produktu: 3RT10652NP36

Opis i Kluczowe Cechy

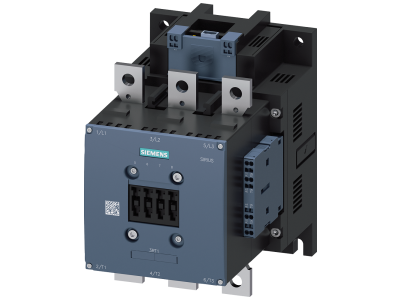

Stycznik mocy Siemens SIRIUS 3RT1065-2NP36 to trójbiegunowe urządzenie przeznaczone do przełączania silników w kategorii AC-3e. Oferuje prąd znamionowy 265 A i moc 132 kW przy napięciu 400 V, co zapewnia bezpieczne sterowanie dużymi odbiornikami. Szerokozakresowa cewka sterująca AC/DC 200–277 V oraz opcjonalne wejście PLC umożliwiają bezpośrednie podłączenie do sterowników programowalnych. Stycznik wyposażono w dwa styki NO i dwa NC (2NO+2NC) oraz szynę przyłączeniową dla obwodu głównego.

• Prąd znamionowy 265 A (AC-3e) i moc 132 kW przy 400 V: Pozwala na bezpieczną pracę z dużymi silnikami elektrycznymi bez ryzyka przeciążenia styków.
• Cewka sterująca AC/DC 200–277 V: Umożliwia uniwersalne zasilanie zarówno napięciem przemiennym, jak i stałym, co upraszcza dobór źródła sterującego.
• Opcjonalne wejście PLC-IN: Bezpośrednie połączenie ze sterownikiem programowalnym bez dodatkowych przekaźników – oszczędność miejsca i okablowania.
• Dwa styki pomocnicze NO i dwa NC (2NO+2NC): Elastyczne możliwości sygnalizacji stanu i realizacji dodatkowych funkcji sterujących.
• System modułowy SIRIUS: Kompatybilność z szeroką gamą akcesoriów (łączniki pomocnicze, zestawy okablowania, osłony zacisków) redukująca czas montażu i złożoność instalacji.

Zgodność z Normami

Stycznik Siemens SIRIUS 3RT1065-2NP36 spełnia wymagania norm międzynarodowych IEC i UL/CSA, co potwierdza jego bezpieczeństwo i niezawodność w globalnych zastosowaniach. Urządzenie jest przystosowane do pracy z silnikami o klasie sprawności IE3/IE4 (IE3/IE4 ready). Posiada certyfikat CE, potwierdzający zgodność z wymogami Unii Europejskiej.

Zastosowanie

Stycznik znajduje zastosowanie w profesjonalnych instalacjach przemysłowych i komercyjnych, gdzie wymagane jest niezawodne przełączanie silników o dużej mocy. Dzięki elastycznemu sterowaniu i opcjonalnemu wejściu PLC sprawdza się w systemach automatyki budynkowej oraz sterowania maszynami.

• Bezpośrednie załączanie i wyłączanie silników trójfazowych (kategoria AC-3e) – np. wentylatorów, pomp, sprężarek.
• Sterowanie odbiornikami przez sterownik PLC z wykorzystaniem wbudowanego wejścia PLC-IN (opcja).
• W systemach rozdzielnic i szaf sterowniczych jako element łączący obwody główne z pomocniczymi.
• W automatyce budynkowej do sterowania agregatami chłodniczymi, klimatyzacją i innymi urządzeniami o dużym poborze mocy.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub na płycie montażowej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest odizolowany. Dokręć zaciski z momentem zgodnym z dokumentacją techniczną producenta. Przekrój przewodów dobierz do prądu znamionowego 265 A oraz warunków instalacji. Dla obwodów pomocniczych i sterujących zalecane jest zastosowanie przyłącza sprężynowego (szybkie, bezobsługowe, odporne na wibracje).

FAQ

• Czy stycznik ma wbudowane podświetlenie? Nie, stycznik Siemens 3RT1065-2NP36 nie posiada wbudowanego podświetlenia. Stan załączenia można sygnalizować za pomocą zewnętrznych łączników pomocniczych lub diod LED podłączonych do styków NO/NC.
• Jaki jest stopień ochrony stycznika? W dostępnych danych producenta nie określono konkretnego stopnia IP. W typowych warunkach montażu w rozdzielnicy stycznik oferuje stopień ochrony IP20 (ochrona przed dotykiem). W przypadku innych wymagań należy skonsultować się z dokumentacją techniczną.
• Czy stycznik może pracować w trybie ciągłym? Tak, stycznik jest przystosowany do pracy ciągłej przy obciążeniu znamionowym, pod warunkiem zachowania odpowiednich warunków chłodzenia i montażu zgodnie z dokumentacją techniczną.
