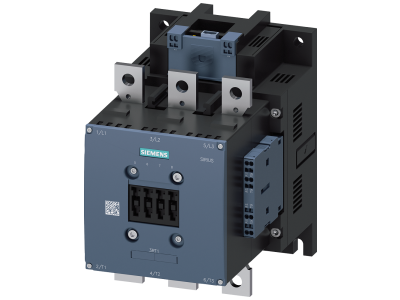

Stycznik,AC-3e,265A/132kW/400V,3-bieg,AC/DC96-127V,PLC-IN opcjonalnie,2NO+2NC,szyna przyłączeniowa | 3RT1065-2NF36 Siemens

Alternatywny kod produktu: 3RT10652NF36

Opis i Kluczowe Cechy

Stycznik mocy Siemens SIRIUS 3RT1065-2NF36 przeznaczony do przełączania silników w kategorii AC-3e. Dzięki prądzie znamionowemu 265 A i mocy 132 kW przy 400 V zapewnia pewne załączanie odbiorników o znacznym obciążeniu. Trzybiegunowa konstrukcja, szeroki zakres napięcia sterowania AC/DC 96-127 V oraz opcjonalne wejście PLC umożliwiają elastyczną integrację z systemami automatyki. Wyposażony w zestaw styków pomocniczych 2NO+2NC oraz przygotowany do podłączenia szyn przyłączeniowych w obwodzie głównym.

• Prąd AC-3e 265 A / moc 132 kW przy 400 V: Gwarantuje bezpieczne przełączanie silników o dużym prądzie rozruchu bez ryzyka przegrzania styków.
• Szeroki zakres napięcia sterowania AC/DC 96-127 V: Umożliwia zasilanie cewki zarówno z sieci prądu przemiennego, jak i stałego, co upraszcza projektowanie układów sterowania.
• Opcjonalne wejście PLC (PLC-IN): Pozwala na bezpośrednie sterowanie stycznikiem z wyjść sterowników programowalnych, redukując liczbę przekaźników pośredniczących.
• Styki pomocnicze 2NO+2NC: Zapewniają sygnalizację stanu załączenia i możliwość realizacji układów blokad bez potrzeby montażu dodatkowych łączników.
• Przygotowanie do szyn przyłączeniowych: Ułatwia prowadzenie przewodów w rozdzielnicy i skraca czas montażu, zachowując przejrzystość instalacji.

Zgodność z Normami

Stycznik jest zgodny z europejskimi normami bezpieczeństwa i posiada certyfikat CE. Produkt przeznaczony do pracy w sieciach niskiego napięcia, dopuszczony do stosowania w aplikacjach przemysłowych.

Zastosowanie

Stycznik 3RT1065-2NF36 sprawdza się w instalacjach wymagających niezawodnego załączania silników oraz innych odbiorników o charakterze indukcyjnym. Dzięki wysokiej mocy i elastycznemu sterowaniu znajduje zastosowanie w:

• Bezpośrednim sterowaniu silników klatkowych o mocy do 132 kW przy 400 V AC (kategoria AC-3e).
• Załączaniu i wyłączaniu odbiorników rezystancyjnych i nieindukcyjnych w szafach sterowniczych.
• Automatyce budynkowej – sterowanie pompami, wentylatorami, sprężarkami.
• Zastosowaniach wymagających sygnalizacji stanu i prostych układów blokad (styki pomocnicze).

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Stycznik przeznaczony jest do montażu na szynie TH35/DIN lub płycie montażowej zgodnie z dokumentacją producenta. Moment dokręcania zacisków należy dobierać według instrukcji. Przekroje przewodów muszą być dostosowane do prądu znamionowego 265 A, a w obwodzie głównym zaleca się stosowanie szyn przyłączeniowych dla zachowania odpowiedniej obciążalności. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i ustawienia napięcia sterowania.

FAQ

• Jaki jest prąd znamionowy w kategorii AC-3e? 265 A, co odpowiada mocy 132 kW przy napięciu 400 V – dane te gwarantują bezpieczną pracę przy najczęściej spotykanych silnikach przemysłowych.
• Czy stycznik może być sterowany bezpośrednio z wyjścia PLC? Tak, w wersji z opcjonalnym wejściem PLC (PLC-IN) możliwe jest bezpośrednie sterowanie z układów automatyki. Standardowa cewka wymaga napięcia AC/DC 96-127 V.
• Jaki stopień ochrony ma ten stycznik? Producent nie podaje konkretnej wartości IP – standardowo aparatura w rozdzielnicy posiada ochronę IP20. W celu uzyskania szczegółów dla konkretnej aplikacji należy skonsultować się z dokumentacją techniczną.
