Stycznik,AC-3e,225A/110kW/400V,3-bieg,AC/DC200-277V PLC-IN opcjonalnie 2NO+2NC szyna przyłączeniowa | 3RT1064-2NP36 Siemens

Alternatywny kod produktu: 3RT10642NP36

Opis i Kluczowe Cechy

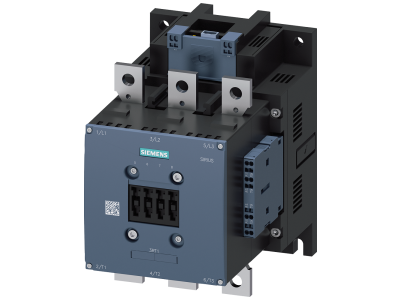

Stycznik mocy SIRIUS 3RT1064-2NP36 to zaawansowane urządzenie do przełączania silników w kategorii AC-3e. Oferuje prąd znamionowy 225 A, moc 110 kW przy napięciu 400 V oraz 3 bieguny. Napięcie sterowania AC/DC w zakresie 200–277 V wraz z opcjonalnym wejściem PLC (PLC-IN) zapewnia elastyczną integrację z różnymi systemami automatyki. Dzięki modułowej budowie i możliwości podłączenia szyn przyłączeniowych stycznik doskonale sprawdza się w rozdzielnicach przemysłowych.

• Kategoria AC-3e: Przeznaczony do przełączania silników klatkowych o dużej mocy, gwarantuje wysoką trwałość i niezawodność styków.
• Prąd znamionowy 225 A / moc 110 kW przy 400 V: Umożliwia sterowanie silnikami o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie sterowania AC/DC 200–277 V: Szeroki zakres upraszcza dobór zasilacza i pozwala na pracę zarówno w obwodach prądu przemiennego, jak i stałego.
• Opcjonalne wejście PLC (PLC-IN): Pozwala na bezpośrednie sterowanie z układów logicznych, redukując potrzebę stosowania dodatkowych przekaźników.
• Opcjonalny zestaw styków pomocniczych 2NO+2NC: Umożliwia rozbudowę obwodów sygnalizacyjnych i sterujących (akcesoria do nabycia osobno).

Zgodność z Normami

Stycznik spełnia wymagania norm IEC oraz UL/CSA i posiada certyfikat CE. Jest przystosowany do aplikacji z silnikami o wysokiej sprawności IE3/IE4 (zgodnie z deklaracją producenta). Przeznaczony do pracy w instalacjach zgodnych z dyrektywami niskonapięciowymi i kompatybilności elektromagnetycznej (EMC).

Zastosowanie

Dzięki wysokiej obciążalności i szerokiemu zakresowi napięcia sterowania stycznik znajduje zastosowanie w różnorodnych układach automatyki przemysłowej i budynkowej.

• Sterowanie silnikami klatkowymi w maszynach przemysłowych (kategoria AC-3e).
• Przełączanie pomp, wentylatorów, sprężarek w instalacjach HVAC i wodociągowych.
• Element rozdzielnic niskiego napięcia z możliwością podłączenia szyn przyłączeniowych dla szybkiego okablowania.
• Systemy automatyki budynkowej (np. sterowanie oświetleniem dużej mocy, napędami rolet).

Wskazówki Montażowe

Montaż może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Stycznik przeznaczony jest do montażu na szynie DIN TH35 lub bezpośrednio na płycie montażowej zgodnie z dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Przekrój przewodów należy dobrać do prądu znamionowego 225 A. Momenty dokręcania zacisków oraz wymagane narzędzia – stosować według instrukcji technicznej.

FAQ

• Czy stycznik posiada wbudowane styki pomocnicze? W standardowym wyposażeniu stycznik nie ma styków pomocniczych. Opcjonalny zestaw 2NO+2NC (przeznaczony do montażu na styczniku) jest dostępny jako akcesorium do nabycia osobno.
• Jakie napięcie sterowania jest wymagane? Stycznik zasilany jest napięciem AC/DC w zakresie 200–277 V. Dzięki opcjonalnemu wejściu PLC (PLC-IN) możliwe jest bezpośrednie sterowanie z wyjść cyfrowych sterowników programowalnych.
• W jakiej kategorii pracy pracuje stycznik? Stycznik przeznaczony jest do pracy w kategorii AC-3e, czyli do przełączania silników klatkowych z rozruchem bezpośrednim (np. silniki pomp, wentylatorów, sprężarek).
