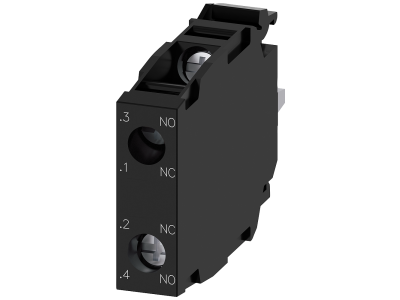

Blok styków z 2 elementami łączeniowymi, 1NO+1NC, pozłacane zestyki, przyłącze śrubowe | 3SU1400-1AA10-1QA0 Siemens

Alternatywny kod produktu: 3SU14001AA101QA0

Opis i Kluczowe Cechy

Blok styków z serii SIRIUS ACT (symbol 3SU1400-1AA10-1QA0) to element do przełączania obwodów prądowych. Wyposażony w dwa elementy łączeniowe (1NO+1NC) z pozłacanymi stykami, które zapewniają niezawodne przewodzenie nawet przy niskich napięciach. Przyłącze śrubowe umożliwia pewne i trwałe podłączenie przewodów.

• 1 zestyk NO i 1 zestyk NC: Umożliwiają zarówno załączanie, jak i rozłączanie obwodów w jednym bloku, co zwiększa elastyczność projektowania układów sterowania.
• Pozłacane styki: Gwarantują niską rezystancję styków i odporność na korozję, co jest kluczowe w aplikacjach o niskim poziomie sygnałów lub częstym przełączaniu.
• Przyłącze śrubowe: Zapewnia solidne i łatwe okablowanie – idealne do zastosowań przemysłowych, gdzie wymagana jest wysoka niezawodność połączeń.
• Dwa niezależne elementy łączeniowe: Pozwalają na obsługę dwóch oddzielnych obwodów, co upraszcza instalację i oszczędza miejsce w rozdzielnicy.
• Kompatybilność z serią SIRIUS ACT: Łatwy montaż bez narzędzi, 100% zabezpieczenie przed przekręceniem oraz możliwość łączenia z przyciskami, przełącznikami i sygnalizatorami.

Zgodność z Normami

Blok styków SIRIUS ACT jest produkowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikację CE. Dzięki globalnym dopuszczeniom produkt nadaje się do stosowania w instalacjach na całym świecie.

Zastosowanie

Blok styków 3SU1400-1AA10-1QA0 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie obwodów sterowniczych i sygnalizacyjnych.

• Sterowanie odbiornikami w szafach sterowniczych – zestyk NO do załączania, NC do sygnalizacji stanu.
• Impulsy sterujące do styczników, przekaźników lub wejść układów PLC.
• Sygnalizacja położenia elementów wykonawczych w automatyce budynkowej i przemysłowej.
• Rozbudowa zestawów przyciskowych SIRIUS ACT – jako moduł styków do montażu w obudowach metalowych i z tworzywa.

Wskazówki Montażowe

Montaż bloku styków może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany od zasilania. Blok styków montuje się na szynie TH35 (DIN) lub w otworach montażowych – postępuj zgodnie z instrukcją producenta. Przekrój przewodów dobierz do spodziewanego obciążenia; dla przyłącza śrubowego zalecane są końcówki kablowe. Moment dokręcania śrub przyłączeniowych należy stosować zgodnie z dokumentacją techniczną, aby uniknąć uszkodzeń.

FAQ

• Czy blok styków jest podświetlany? Nie, blok styków 3SU1400-1AA10-1QA0 nie zawiera elementów podświetlających. Jest przeznaczony wyłącznie do przełączania obwodów prądowych. Podświetlenie można zrealizować za pomocą dedykowanych modułów LED z serii SIRIUS ACT.
• Jaki stopień ochrony ma ten blok styków? W danych producenta nie podano konkretnego stopnia ochrony. W standardowych warunkach pracy w rozdzielnicach wewnętrznych typowo stosuje się IP20. Dla aplikacji w trudnych warunkach należy dobrać odpowiednią obudowę z serii SIRIUS ACT.
• Jakie napięcie i prąd może przełączać ten blok styków? W dostępnych danych nie określono maksymalnych wartości prądu i napięcia. Zaleca się sprawdzenie karty katalogowej producenta dla konkretnych warunków pracy. Pozłacane styki są szczególnie przydatne w obwodach niskonapięciowych i sygnałowych.
