Stycznik AC-3e, 300 A/160 kW/400V, 3-bieg.,2NO+2NC,szyna przyłączeniowa / przyłącze śrubowe | 3RT1066-6LA06 Siemens

Alternatywny kod produktu: 3RT10666LA06

Opis i Kluczowe Cechy

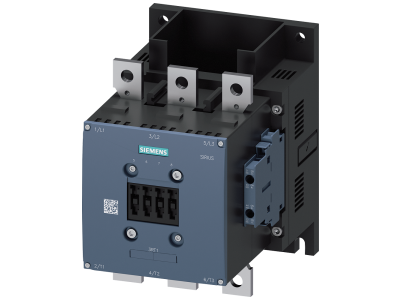

Stycznik mocy Siemens 3RT1066-6LA06 z serii SIRIUS to zaawansowane urządzenie przeznaczone do przełączania silników w kategorii AC-3e. Dzięki prądowi znamionowemu 300 A i mocy 160 kW przy napięciu 400 V zapewnia bezpieczną i niezawodną pracę w obwodach o dużym obciążeniu. Trzybiegunowa konstrukcja oraz wbudowane styki pomocnicze 2NO+2NC zwiększają funkcjonalność, a możliwość podłączenia zarówno za pomocą szyny przyłączeniowej, jak i przyłącza śrubowego daje elastyczność montażu.

• Prąd AC-3e 300 A i moc 160 kW przy 400 V: Umożliwia bezpieczne przełączanie silników o znacznym obciążeniu, minimalizując ryzyko przegrzania styków i zapewniając długą żywotność urządzenia.
• 3-biegunowa konstrukcja: Przeznaczona do trójfazowych obwodów silnikowych, gwarantuje pełną kontrolę nad silnikiem i zgodność z typowymi instalacjami przemysłowymi.

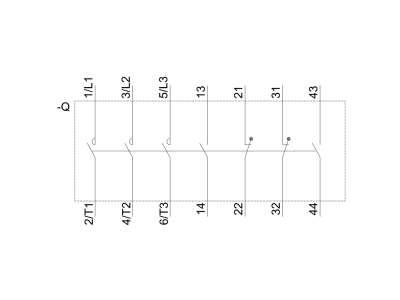

• Wbudowane styki pomocnicze 2NO+2NC: Umożliwiają sygnalizację stanu, blokady oraz sterowanie bez konieczności stosowania dodatkowych łączników, co upraszcza okablowanie.
• Przyłącze główne – szyna przyłączeniowa / przyłącze śrubowe: Zapewnia elastyczność podczas montażu – możliwość podłączenia zarówno do szyn zbiorczych, jak i tradycyjnych zacisków śrubowych w zależności od potrzeb instalacji.
• System modułowy SIRIUS: Część zintegrowanego systemu z optymalnie dopasowanymi akcesoriami (łączniki pomocnicze, osłony zacisków, zestawy okablowania), co skraca czas projektowania i montażu rozdzielnic.

Zgodność z Normami

Stycznik 3RT1066-6LA06 spełnia wymagania norm międzynarodowych IEC oraz UL/CSA, co potwierdza jego bezpieczeństwo i niezawodność w różnych systemach elektrycznych. Posiada certyfikat CE i jest przystosowany do współpracy z silnikami o wysokiej sprawności IE3/IE4 (IE3/IE4 ready).

Zastosowanie

Stycznik przeznaczony jest do przełączania silników w warunkach przemysłowych, w rozdzielnicach głównych i podrozdzielnicach. Sprawdza się w następujących scenariuszach:

• Sterowanie silników trójfazowych o dużym prądzie rozruchowym (do 300 A w kategorii AC-3e).
• W systemach automatyki budynkowej i przemysłowej jako element sterujący odbiornikami.
• Jako część układów rozruchu bezpośredniego oraz przełączania gwiazda-trójkąt.
• W szafach sterowniczych wymagających kompaktowej zabudowy i wysokiej niezawodności łączeń.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym (300 A) oraz obowiązującymi normami. Moment dokręcania zacisków śrubowych należy stosować zgodnie z dokumentacją producenta. Zaleca się stosowanie osłon zacisków dla zwiększenia bezpieczeństwa.

FAQ

• Czy stycznik ma podświetlenie? Stycznik 3RT1066-6LA06 nie jest wyposażony w podświetlenie. Sygnalizację stanu można zrealizować za pomocą wbudowanych styków pomocniczych 2NO+2NC.
• Jaki jest stopień ochrony stycznika? W danych producenta nie podano konkretnego stopnia IP. W typowych warunkach zabudowy w rozdzielnicy stycznik ma ochronę IP20 (ochrona przed dotknięciem palcem). Dla środowisk zapylonych lub wilgotnych należy zastosować dodatkową obudowę.
• Czy stycznik jest przystosowany do pracy ciągłej? Tak, stycznik 3RT1066-6LA06 jest zaprojektowany do pracy ciągłej w kategorii AC-3e przy prądzie 300 A i napięciu 400 V, pod warunkiem zachowania odpowiednich warunków chłodzenia i montażu.
