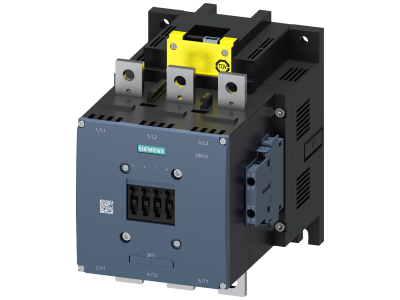

Stycznik AC-1, 690 A/690 V/40 °C, 3-bieg., AC/DC 200-277V, F-PLC-IN, 2NO+2NC | 3RT1476-6SP36 Siemens

Alternatywny kod produktu: 3RT14766SP36

Opis i Kluczowe Cechy

Stycznik mocy AC-1 Siemens SIRIUS 3RT1476-6SP36 przeznaczony do przełączania odbiorników omowych o dużej mocy. Urządzenie trójbiegunowe, przystosowane do prądu 690 A przy napięciu 690 V i temperaturze 40°C, co gwarantuje bezpieczną i stabilną pracę w wymagających obwodach przemysłowych. Napięcie sterowania AC/DC 200-277 V oraz dedykowane wejście PLC-F 24 V DC umożliwiają łatwą integrację z systemami automatyki. Wbudowane zestyki pomocnicze 2NO+2NC redukują potrzebę stosowania dodatkowych elementów. Stycznik certyfikowany do zastosowań związanych z bezpieczeństwem (SIL CL 3).

• Prąd AC-1 690 A (40°C): Bezpieczne przełączanie odbiorników omowych o dużym obciążeniu bez ryzyka przegrzania styków.
• Napięcie sterowania AC/DC 200-277 V oraz wejście PLC-F 24 V DC: Elastyczna integracja z różnymi systemami sterowania, w tym bezpośrednie połączenie z wyjściami PLC.
• Zestyki pomocnicze 2NO+2NC: Wbudowane łączniki redukują złożoność okablowania i koszty dodatkowych komponentów.
• Certyfikat bezpieczeństwa SIL CL 3: Umożliwia budowę aplikacji związanych z bezpieczeństwem maszyn i instalacji.
• Obwód główny: szyna (przyłącze ramowe), obwód sterowniczy i pomocniczy: przyłącze śrubowe: Szybki i niezawodny montaż oraz łatwa konserwacja.

Zgodność z Normami

Stycznik 3RT1476-6SP36 jest certyfikowany zgodnie z wymaganiami międzynarodowych norm IEC oraz UL/CSA. Posiada atest do zastosowań związanych z bezpieczeństwem (SIL CL 3). Urządzenie spełnia wymogi dyrektyw UE i jest oznakowane znakiem CE. Producent zapewnia światową dopuszczenia, co gwarantuje niezawodność w instalacjach na całym świecie.

Zastosowanie

Stycznik dedykowany do przełączania odbiorników omowych o dużej mocy, takich jak grzejniki elektryczne, piece oporowe, oświetlenie żarowe oraz inne obciążenia rezystancyjne. Sprawdza się w aplikacjach wymagających wysokiej niezawodności i bezpieczeństwa.

• Sterowanie grzałkami przemysłowymi w piecach i suszarniach.
• Przełączanie obwodów oświetleniowych dużej mocy (np. hale produkcyjne, magazyny).
• Budowa układów bezpieczeństwa maszyn (do SIL CL 3) – współpraca z bezpiecznymi wejściami PLC.
• Automatyka przemysłowa i sterowanie odbiornikami rezystancyjnymi w rozdzielnicach.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i przepisami. Urządzenie montuje się na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej. Należy bezwzględnie odłączyć napięcie przed rozpoczęciem prac. Przekrój przewodów oraz moment dokręcania zacisków muszą być zgodne z dokumentacją techniczną producenta. W obwodzie głównym stosować szyny lub zaciski ramowe; w obwodzie sterowniczym i pomocniczym – przyłącza śrubowe.

FAQ

• Czy stycznik posiada podświetlenie? W dostarczonych danych nie ma informacji o podświetleniu. Stycznik nie jest wyposażony w lampkę sygnalizacyjną – stan zadziałania można monitorować poprzez zestyki pomocnicze.
• Jaki jest stopień ochrony IP? Producent nie podaje stopnia ochrony IP w karcie katalogowej. Standardowo styczniki tego typu montowane są wewnątrz rozdzielnic o odpowiednim IP, a sam stycznik wymaga osłony przed bezpośrednim kontaktem.
• Jakie napięcie sterowania jest wymagane? Stycznik przystosowany jest do napięcia sterowania AC/DC w zakresie 200-277 V (AC 50/60 Hz) oraz dodatkowo posiada wejście PLC-F 24 V DC dla bezpośredniego sterowania z wyjścia PLC.
