Stycznik,AC-3,150A/75kW/400V,3-bieg.,AC/DC96-127V,F-PLC-IN,2NO+2NC,szyna przyłącz. / przył. śrub. | 3RT1055-6SF36 Siemens

Alternatywny kod produktu: 3RT10556SF36

Opis i Kluczowe Cechy

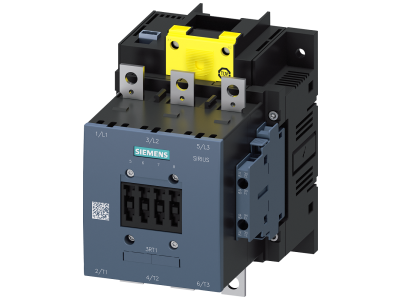

Stycznik mocy Siemens SIRIUS 3RT1055-6SF36 (AC-3, 150 A, 75 kW / 400 V AC) to zaawansowane urządzenie do przełączania silników o dużej mocy. Wyposażono go w szerokozakresowe sterowanie AC/DC 96–127 V z wejściem PLC F 24 V DC oraz wbudowane zestyki pomocnicze 2NO+2NC. Obwód główny przyłączany jest na szynę, a obwód sterowniczy i pomocniczy – za pomocą zacisków śrubowych, co zapewnia elastyczność w doborze okablowania.

• Prąd łączeniowy AC-3 150 A: umożliwia bezpieczne przełączanie silników o dużym obciążeniu bez ryzyka zwarć i przegrzania styków.
• Moc 75 kW przy 400 V AC: dedykowany do aplikacji wymagających wysokiej mocy, np. napędy pomp, wentylatorów i sprężarek.
• Napięcie sterowania AC/DC 96–127 V + wejście PLC F 24 V DC: szeroki zakres napięć oraz bezpośrednie sterowanie z układów PLC, co upraszcza integrację z systemami automatyki.
• Zestyki pomocnicze 2NO+2NC: wbudowane styki redukują potrzebę dodatkowych łączników, oszczędzając miejsce i czas montażu.
• Przyłącze główne szyna, sterownicze śrubowe: elastyczne opcje przyłączania dostosowane do różnych preferencji instalacyjnych.

Zgodność z Normami

Stycznik spełnia wymagania międzynarodowych standardów IEC oraz UL/CSA. Posiada certyfikację do poziomu SIL CL 3, co gwarantuje bezpieczeństwo funkcjonalne w aplikacjach wymagających wysokiej niezawodności. Produkt jest oznakowany CE i przygotowany do współpracy z silnikami klasy IE3/IE4.

Zastosowanie

Stycznik mocy 3RT1055-6SF36 przeznaczony jest do przełączania silników o dużej mocy w przemyśle i infrastrukturze. Dzięki wejściu PLC i certyfikacji bezpieczeństwa idealnie nadaje się do:

• Sterowania silnikami asynchronicznymi w napędach pomp, wentylatorów i sprężarek.
• Bezpiecznego wyłączania w aplikacjach związanych z bezpieczeństwem (SIL CL 3).
• Integracji z systemami automatyki budynkowej i przemysłowej za pomocą wejścia PLC F.
• Zastosowań wymagających dużej mocy, gdzie niezbędna jest kompaktowa budowa i wysoka niezawodność.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie montuje się na szynie TH35 (DIN) lub na płycie montażowej. Przyłącza obwodu głównego (szyna) i sterowniczego (śrubowe) wymagają odpowiedniego momentu dokręcania – wartości podane w instrukcji. Przekrój przewodów należy dobrać do prądu 150 A i warunków otoczenia.

FAQ

• Czy stycznik ma wbudowane podświetlenie? Stycznik nie posiada wbudowanego podświetlenia. Sygnalizację stanu można zapewnić za pomocą zewnętrznych lampek sygnalizacyjnych podłączonych do styków pomocniczych.
• Jaki jest stopień ochrony? W danych nie podano konkretnego stopnia IP. Standardowo aparatura szaf sterowniczych montowana wewnątrz rozdzielnic ma ochronę IP20, jednak w celu uzyskania dokładnych informacji należy sprawdzić dokumentację techniczną produktu.
• Jak działa wejście PLC F? Wejście PLC F (24 V DC) umożliwia bezpośrednie sterowanie stycznikiem z wyjścia sterownika PLC, co upraszcza okablowanie i pozwala realizować funkcje bezpieczeństwa zgodnie z wymaganiami SIL CL 3.
