Stycznik,AC-3,115A/55kW/400V,3-bieg.,AC/DC200-277V,F-PLC-IN,2NO+2NC,zacisk ramowy /przyłącze śrubowe | 3RT1054-1SP36 Siemens

Alternatywny kod produktu: 3RT10541SP36

Opis i Kluczowe Cechy

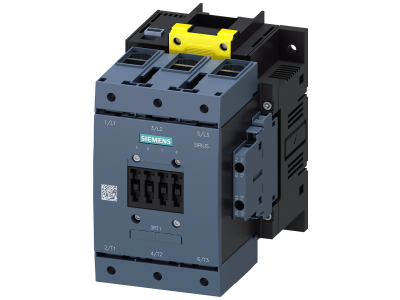

Stycznik mocy Siemens SIRIUS 3RT1054-1SP36 to zaawansowane urządzenie przeznaczone do przełączania silników o dużej mocy w instalacjach przemysłowych. Prąd łączeniowy kategorii AC-3 wynoszący 115 A oraz moc 55 kW przy napięciu 400 V pozwalają na niezawodne sterowanie wymagającymi odbiornikami, minimalizując ryzyko przegrzania styków. Produkt wyposażono w elektroniczny napęd sterowany napięciem AC/DC 200–277 V oraz dedykowane wejście PLC F 24 V DC (F-PLC-IN), co ułatwia integrację z systemami automatyki i bezpieczeństwa. Kompaktowa budowa w standardzie SIRIUS (szerokość modułu zgodna z rodziną 3RT1) oraz zaciski ramowe w obwodzie głównym i śrubowe w sterowniczym zapewniają szybki montaż i pewne połączenia.

• Kategoria AC-3 / prąd 115 A: Gwarantuje bezpieczną i trwałą pracę przy przełączaniu silników asynchronicznych – wysoka zdolność łączeniowa bez ryzyka nadmiernego zużycia styków.
• Moc 55 kW przy 400 V: Umożliwia sterowanie silnikami o znacznym obciążeniu w standardowych sieciach trójfazowych, redukując potrzebę stosowania większej liczby styczników.
• Elektroniczny napęd AC/DC 200–277 V oraz wejście PLC F 24 V DC: Zapewnia uniwersalność zasilania cewki oraz bezpośrednie bezpieczne sterowanie z układów PLC, co skraca czas projektowania szaf sterowniczych.
• Styki pomocnicze 2NO + 2NC: Wbudowane łączniki pomocnicze eliminują konieczność montażu dodatkowych modułów sygnalizacyjnych, upraszczając okablowanie i obniżając koszty.
• Przeznaczenie do aplikacji bezpieczeństwa do SIL CL 3: Specjalna konstrukcja i certyfikacja umożliwiają łatwą realizację obwodów bezpieczeństwa zgodnie z wymogami norm funkcjonalnych.

Zgodność z Normami

Stycznik 3RT1054-1SP36 jest zgodny z międzynarodowymi standardami IEC oraz UL/CSA, co potwierdza jego dopuszczenie do stosowania w instalacjach przemysłowych na całym świecie. Posiada certyfikat CE i jest przygotowany do pracy z silnikami o klasie sprawności IE3/IE4. Urządzenie spełnia również rygorystyczne wymagania dotyczące aplikacji związanych z bezpieczeństwem – możliwość budowy systemów do poziomu SIL CL 3.

Zastosowanie

Stycznik Siemens 3RT1 dedykowany jest do przełączania silników elektrycznych o dużej mocy, zwłaszcza w układach wymagających wysokiej niezawodności i bezpieczeństwa. Sprawdza się zarówno w standardowych rozruchach, jak i w aplikacjach z funkcjami awaryjnego zatrzymania lub monitorowania.

• Sterowanie silnikami asynchronicznymi w maszynach produkcyjnych, pompach, sprężarkach i wentylatorach.
• Budowa obwodów bezpieczeństwa w układach automatyki – dzięki certyfikacji SIL CL 3 i bezpiecznemu wejściu PLC.
• Integracja z modułowym systemem SIRIUS – łatwe łączenie z wyłącznikami, przekaźnikami i zestawami okablowania w odgałęzieniu odbiornika.
• Zastosowania w rozdzielnicach głównych i sterowniczych w przemyśle, energetyce i infrastrukturze budynkowej.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej. W obwodzie głównym stosuj zaciski ramowe z przewodami o przekroju dobranym do prądu 115 A – moment dokręcania należy sprawdzić w dokumentacji producenta. Obwód sterowniczy i pomocniczy podłączaj za pomocą przyłączy śrubowych. Pamiętaj o zachowaniu odstępów izolacyjnych i wentylacji zgodnie z instrukcją.

FAQ

• Jakie jest napięcie sterowania cewki? Stycznik wyposażony jest w elektroniczny napęd przystosowany do napięcia AC/DC 200–277 V oraz dodatkowe wejście PLC 24 V DC, co pozwala na bezpośrednie sterowanie z systemu automatyki.
• Czy stycznik ma wbudowane styki pomocnicze? Tak, w standardzie montowane są dwa styki NO i dwa NC, co umożliwia realizację sygnalizacji stanu lub blokad bez konieczności stosowania dodatkowych akcesoriów.
• Do jakiej kategorii pracy przeznaczony jest ten model? Urządzenie jest sklasyfikowane w kategorii AC-3 (przełączanie silników) i może być stosowane również w kategorii AC-3e. Dzięki certyfikacji SIL CL 3 nadaje się do aplikacji bezpieczeństwa.
