Stycznik,AC-3e,265A/132kW/400V,3-bieg.,AC/DC200-277V,F-PLC-IN,2NO+2NC,szyna przyłącz. / przył.śrub. | 3RT1065-6SP36-3PA0 Siemens

Alternatywny kod produktu: 3RT10656SP363PA0

Opis i Kluczowe Cechy

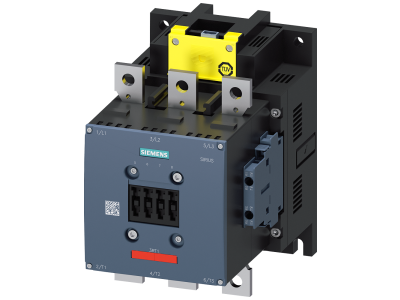

Stycznik mocy Siemens SIRIUS 3RT1065-6SP36-3PA0 to wysokowydajne urządzenie do przełączania silników o dużej mocy, przystosowane do kategorii użytkowej AC-3e. Dzięki prądzie 265 A i mocy 132 kW przy napięciu 400 V zapewnia bezpieczną pracę w aplikacjach przemysłowych. Wyposażony w szerokozakresowe zasilanie sterowania AC/DC 200–277 V oraz wejście sterujące PLC (F-PLC-IN), umożliwia bezpośrednie podłączenie do sterowników programowalnych. Posiada dwa styki pomocnicze zwierne (2NO) i dwa rozwierne (2NC), co zwiększa elastyczność sygnalizacji i sterowania. Możliwość podłączenia obwodu głównego za pomocą szyn przyłączeniowych lub zacisków śrubowych ułatwia montaż w rozdzielnicach.

• Prąd znamionowy 265 A (AC-3e): Przełączanie silników o dużym obciążeniu bez ryzyka przegrzania styków, gwarantuje długą żywotność i niezawodność.
• Wejście sterujące PLC (F-PLC-IN) AC/DC 200–277 V: Bezpośrednia komunikacja z systemami automatyki – prostsze okablowanie i szybsza integracja.
• Styki pomocnicze 2NO+2NC: Gotowa konfiguracja do sygnalizacji stanu i realizacji układów bezpieczeństwa – redukcja liczby dodatkowych elementów.
• Kategoria użytkowa AC-3e: Optymalna do załączania i wyłączania silników indukcyjnych z pełnym obciążeniem – spełnienie wymogów aplikacji przemysłowych.
• Sposoby podłączenia obwodu głównego – szyna lub zacisk śrubowy: Elastyczność montażu w rozdzielnicach i szafach sterowniczych – dopasowanie do istniejącej infrastruktury.

Zgodność z Normami

Stycznik został zaprojektowany zgodnie z wymaganiami norm międzynarodowych IEC oraz UL/CSA. Posiada certyfikację dla aplikacji bezpieczeństwa do poziomu SIL CL 3 oraz jest przystosowany do pracy z silnikami o wysokiej sprawności IE3/IE4 (IE3/IE4 ready). Wszystkie produkty systemu SIRIUS podlegają rygorystycznym testom jakości i są dopuszczone do obrotu na rynkach globalnych.

Zastosowanie

Stycznik 3RT1065-6SP36-3PA0 znajduje zastosowanie w wymagających instalacjach przemysłowych, gdzie kluczowe są wysoka moc i bezpieczeństwo funkcjonalne. Sprawdza się w sterowaniu silnikami w układach napędowych, a także w aplikacjach związanych z ochroną ludzi i maszyn.

• Sterowanie silnikami trójfazowymi w układach napędowych (pompy, wentylatory, przenośniki).
• Aplikacje bezpieczeństwa do SIL CL 3 – wyłączanie awaryjne i bezpieczne zatrzymanie maszyn.
• Budowa rozdzielnic głównych i sterowniczych w przemyśle, energetyce i infrastrukturze.
• Integracja z systemami PLC za pomocą wejścia F-PLC-IN – proste okablowanie i diagnostyka.

Wskazówki Montażowe

Montaż stycznika powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej. Moment dokręcania zacisków śrubowych należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów obwodu głównego i sterowniczego dobierz odpowiednio do prądu znamionowego i długości linii. Stycznik może być podłączany zarówno za pomocą szyn przyłączeniowych, jak i indywidualnych zacisków śrubowych – wybór metody zależy od konfiguracji rozdzielnicy.

FAQ

• Czy stycznik można sterować bezpośrednio z wyjścia PLC? Tak, dzięki wejściu sterującemu typu F-PLC-IN. Napięcie sterowania AC/DC 200–277 V pozwala na podłączenie do typowych modułów wyjściowych sterowników bez dodatkowych przekaźników.
• Ile styków pomocniczych posiada stycznik i jaka jest ich konfiguracja? Stycznik wyposażony jest w dwa styki zwierne (NO) i dwa rozwierne (NC) – łącznie 2NO+2NC. Umożliwia to sygnalizację stanu załączenia oraz realizację prostych układów bezpieczeństwa bez konieczności dokupowania dodatkowych modułów.
• Jakie napięcie zasilania cewki jest wymagane? Cewka stycznika przystosowana jest do napięcia AC/DC w zakresie 200–277 V. Dzięki szerokiemu zakresowi napięć urządzenie może pracować zarówno w instalacjach trójfazowych 230/400 V, jak i w systemach z napięciem stałym.
