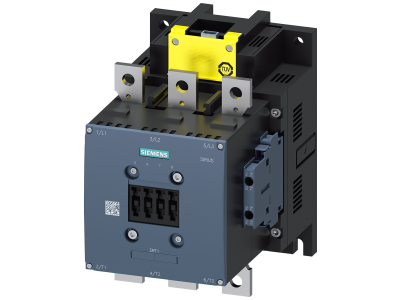

Stycznik,AC-3e,225A/110kW/400V,3-bieg.,AC/DC96-127V,F-PLC-IN,2NO+2NC,szyna przyłącz. / przył.śrub. | 3RT1064-6SF36 Siemens

Alternatywny kod produktu: 3RT10646SF36

Opis i Kluczowe Cechy

Stycznik mocy Siemens SIRIUS 3RT1064-6SF36 to zaawansowane urządzenie przeznaczone do przełączania silników o dużej mocy w kategorii AC-3e. Dzięki prądowi znamionowemu 225 A i mocy 110 kW przy napięciu 400 V zapewnia niezawodne sterowanie w wymagających aplikacjach przemysłowych. Model wyposażony w 2 styki pomocnicze NO i 2 NC, co umożliwia rozbudowane sygnalizacje i układy bezpieczeństwa. Napięcie sterowania AC/DC 96–127 V oraz zintegrowane bezpieczne wejście PLC (F-PLC-IN) ułatwiają integrację z nowoczesnymi systemami automatyki. Kompaktowa budowa i przyłącza szyn lub śrubowe (zaciski ramowe) skracają czas montażu i okablowania.

• Prąd znamionowy 225 A (AC-3e): gwarantuje bezpieczne przełączanie silników o dużym obciążeniu bez ryzyka przeciążenia styków.
• Moc 110 kW przy 400 V: umożliwia sterowanie nawet największych odbiorników w sieciach trójfazowych.
• Napięcie sterowania AC/DC 96–127 V: uniwersalność zasilania cewki, upraszcza dobór źródła sterowania i zwiększa elastyczność instalacji.
• Bezpieczne wejście PLC (F-PLC-IN): dedykowane do budowy aplikacji bezpieczeństwa do poziomu SIL CL 3 – spełnienie wymogów norm funkcjonalnych.
• 2 styki pomocnicze NO i 2 NC: gotowe do sygnalizacji stanu stycznika oraz realizacji układów blokad i zwielokrotniania informacji.

Zgodność z Normami

Stycznik 3RT1064-6SF36 spełnia wymagania międzynarodowych norm IEC oraz UL/CSA. Posiada certyfikację do zastosowań bezpieczeństwa SIL CL 3, co potwierdza jego przydatność w krytycznych obwodach sterowania. Urządzenie jest przystosowane do współpracy z silnikami o klasie sprawności IE3 i IE4 (IE3/IE4 ready).

Zastosowanie

Dzięki wysokim parametrom prądowym i napięciowym oraz wbudowanym funkcjom bezpieczeństwa, stycznik znajduje zastosowanie w nowoczesnych instalacjach przemysłowych i budynkowych.

• Sterowanie silnikami asynchronicznymi w napędach pomp, wentylatorów, kompresorów i przenośników.
• Budowa układów bezpieczeństwa maszyn (SIL CL 3) z wykorzystaniem bezpiecznego wejścia PLC, np. w awaryjnych zatrzymaniach.
• Przełączanie odbiorników rezystancyjnych i pojemnościowych w rozdzielnicach głównych i pomocniczych.
• Integracja z modułowym systemem SIRIUS – łatwe łączenie z łącznikami pomocniczymi, zestawami okablowania i osłonami zacisków.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania i sterowania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Zaciski główne i pomocnicze należy dokręcać momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobrać do prądu obciążenia (225 A) – dla obwodu głównego zalecane przewody o przekroju dostosowanym do mocy silnika i długości linii. W przypadku przyłącza szyn należy użyć dedykowanych szyn zbiorczych systemu SIRIUS.

FAQ

• Czy stycznik 3RT1064-6SF36 może pracować przy napięciu sterowania 110 V DC? Tak, zakres napięcia sterowania wynosi AC/DC 96–127 V, co obejmuje napięcia 110 V DC oraz 110/120 V AC. Urządzenie jest przystosowane do pracy zarówno z napięciem stałym, jak i przemiennym.
• Ile styków pomocniczych ma ten stycznik? Wbudowane są 4 styki: 2 normalnie otwarte (NO) i 2 normalnie zamknięte (NC). Daje to możliwość sygnalizacji stanu stycznika oraz realizacji prostych układów blokad bez dodatkowych akcesoriów.
• Czy stycznik nadaje się do układów bezpieczeństwa? Tak, model z wejściem F-PLC-IN jest certyfikowany do stosowania w aplikacjach bezpieczeństwa do poziomu SIL CL 3. Można go łączyć z bezpiecznymi sterownikami PLC i budować obwody zatrzymań awaryjnych czy blokad.
