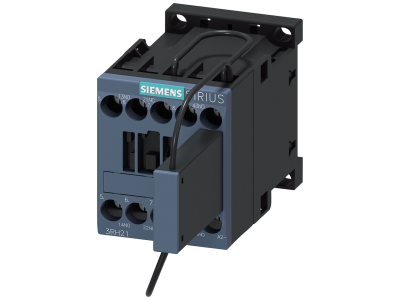

Stycznik pomocniczy, 2NO+1NC, DC 220V, S00, przyłącze śrubowe, z diodą transil | 3RH2122-1KM40-0LA4 Siemens

Alternatywny kod produktu: 3RH21221KM400LA4

Opis i Kluczowe Cechy

Stycznik pomocniczy o symbolu 3RH2122-1KM40-0LA4 w rozmiarze S00 to wyspecjalizowany aparat dla instalacji sterowniczych. Przeznaczony do precyzyjnego przełączania sygnałów w obwodach pomocniczych, wyposażony w 2 styki normalnie otwarte (NO) i 1 normalnie zamknięty (NC) z prowadzeniem wymuszonym. Zasilanie cewki DC 220V zapewnia stabilną pracę w układach automatycznych, a zintegrowana dioda transil chroni obwód sterowniczy przed przepięciami indukowanymi. Przyłącze śrubowe gwarantuje pewny montaż i łatwość serwisowania.

• Konfiguracja 2NO+1NC z prowadzeniem wymuszonym: Zapewnia bezpieczeństwo pracy w systemach sterowania, eliminując ryzyko niekontrolowanego zwarcia styków.
• Zasilanie DC 220V: Stabilna praca w układach przemysłowych i automatyce, kompatybilna z szeroką gamą sterowników PLC.
• Cewka z ochroną przeciwprzepięciową (dioda transil): Chroni układ sterowniczy przed uszkodzeniami spowodowanymi przepięciami łączeniowymi.
• Przyłącze śrubowe: Umożliwia szybki i pewny montaż przewodów o dużych przekrojach, nie wymaga specjalistycznego narzędzia.
• Rozmiar S00: Kompaktowa budowa ułatwiająca montaż w rozdzielnicach i szafach sterowniczych o ograniczonej przestrzeni.

Zgodność z Normami

Stycznik spełnia wymagania norm międzynarodowych IEC 60947-5-1 dotyczących aparatury sterowniczej i rozłącznej, posiada deklarację zgodności CE oraz aprobaty UL/CSA dla globalnego stosowania. Został zaprojektowany zgodnie z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Stycznik pomocniczy 3RH2122-1KM40-0LA4 znajduje zastosowanie w układach sterowania maszyn i urządzeń przemysłowych, systemach automatyki budynkowej oraz rozdzielnicach niskiego napięcia.

• Przełączanie sygnałów sterowniczych w obwodach pomocniczych maszyn produkcyjnych.
• Powielenie wyjść w systemach sterowania PLC – jednoczesne sterowanie wieloma obwodami.
• Stosowanie w aplikacjach wymagających prowadzenia wymuszonego styków (np. układy bezpieczeństwa).
• Rozbudowa istniejącej aparatury sterowniczej o dodatkowe funkcje przełączające.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie należy zamontować na szynie DIN lub bezpośrednio na płycie montażowej, zachowując odpowiednie odstępy od innych elementów (zgodnie z dokumentacją techniczną). Przewody zasilające i sterownicze należy podłączać zgodnie z oznaczeniami na obudowie, dokręcając śruby przyłączeniowe z zalecanym momentem obrotowym (szczegóły w karcie katalogowej producenta). Po montażu zaleca się wykonanie testu funkcjonalnego – sprawdzenie stanu styków i poprawności działania cewki.

FAQ

• Czy stycznik posiada aprobaty międzynarodowe? Tak, produkt posiada aprobaty UL/CSA oraz spełnia normy IEC 60947-5-1, co potwierdza jego przydatność do stosowania na rynkach globalnych.
• Jakie jest maksymalne obciążenie styków? Dane dotyczące prądu i napięcia łączeniowego nie zostały podane w dostępnych informacjach – szczegółowe parametry znajdują się w dokumentacji technicznej stycznika.
• Czy stycznik nadaje się do pracy w środowisku wilgotnym? Styczniki serii 3RH2 są odporne na wpływy klimatyczne, jednak stopień ochrony IP nie został określony w danych produktu. Zaleca się stosowanie w suchych pomieszczeniach lub w obudowach o odpowiednim IP.
