Stycznik pomocniczy, 4NO, AC 110V, 50/60Hz, S00, przyłącze śrubowe | 3RH2440-1AF00 Siemens

Alternatywny kod produktu: 3RH24401AF00

Opis i Kluczowe Cechy

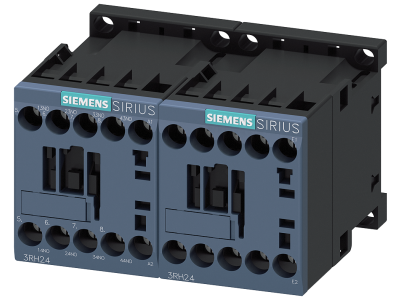

Stycznik pomocniczy Siemens SIRIUS 3RH2440-1AF00 to czterobiegunowy stycznik pomocniczy z cewką AC 110V / 50-60Hz, przeznaczony do przełączania sygnałów sterujących w obwodach sterowniczych. Kompaktowa konstrukcja wielkości S00 oraz przyłącze śrubowe zapewniają łatwy montaż i niezawodne połączenia. Dzięki możliwości rozszerzenia do 8 biegunów stycznik zwiększa elastyczność rozbudowy układów sterowania.

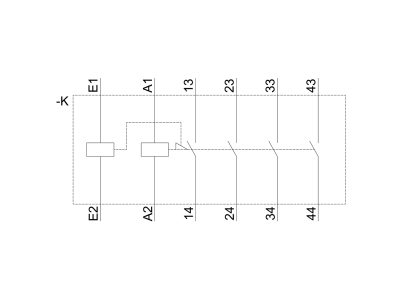

• Cztery styki normalnie otwarte (4NO): Umożliwiają jednoczesne sterowanie wieloma obwodami pomocniczymi, co upraszcza architekturę szaf sterowniczych i redukuje liczbę elementów.
• Prowadzenie wymuszone styków: Gwarantuje bezpieczeństwo w aplikacjach wymagających niezawodnego wykrywania stanu styków – niezbędne w układach bezpieczeństwa maszyn.
• Napięcie cewki AC 110V / 50-60Hz: Dostosowane do standardowych napięć sterowania w instalacjach przemysłowych, co ułatwia integrację z istniejącą infrastrukturą.
• Przyłącze śrubowe: Zapewnia pewne i trwałe połączenia przewodów, ułatwia montaż i późniejszy serwis.
• Możliwość rozszerzenia do 8 biegunów: Poprzez zatrzaskiwane bloki łączników pomocniczych zwiększa elastyczność systemu bez konieczności stosowania dodatkowych styczników.

Zgodność z Normami

Stycznik pomocniczy posiada dopuszczenia zgodne z normami IEC i UL/CSA, co potwierdza jego międzynarodową stosowalność. Urządzenie oznaczone jest znakiem CE, spełniając wymagania dyrektyw Unii Europejskiej.

Zastosowanie

Stycznik pomocniczy 3RH2440-1AF00 przeznaczony jest do przełączania sygnałów sterujących w obwodach sterowniczych maszyn i instalacji przemysłowych.

• Sterowanie przekaźnikami i stycznikami głównymi w rozdzielnicach.
• Wysyłanie impulsów do sterowników PLC i systemów automatyki.
• Sygnalizacja stanów pracy urządzeń (np. załączenie/wyłączenie silników).
• Rozbudowa układów bezpieczeństwa dzięki prowadzeniu wymuszonemu styków.

Wskazówki Montażowe

Montaż i podłączenie stycznika pomocniczego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów dobierz zgodnie z obciążeniem i dokumentacją producenta. Momenty dokręcania zacisków śrubowych stosuj zgodnie z wytycznymi w karcie katalogowej.

FAQ

• Czy stycznik pomocniczy posiada podświetlenie? Nie, model 3RH2440-1AF00 nie jest wyposażony w podświetlenie. Sygnalizacja stanu wymaga zastosowania zewnętrznych elementów.
• Jaki jest stopień ochrony stycznika? W dostarczonych danych nie określono stopnia IP. Standardowa aparatura modułowa montowana w rozdzielnicy posiada zazwyczaj IP20, ale zalecamy zapoznanie się z dokumentacją techniczną producenta.
• Czy styki są normalnie otwarte (NO) czy normalnie zamknięte (NC)? Model 3RH2440-1AF00 posiada cztery styki normalnie otwarte (4NO).
