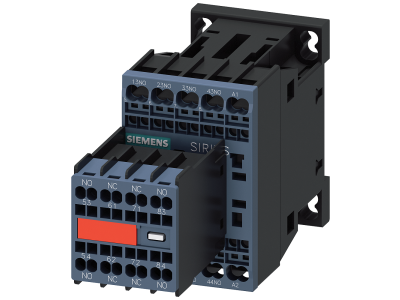

Stycznik pomocniczy, 6NO+2NC, AC 230V, 50/60Hz, S00, przyłącze sprężynowe | 3RH2262-2AP00 Siemens

Alternatywny kod produktu: 3RH22622AP00

Opis i Kluczowe Cechy

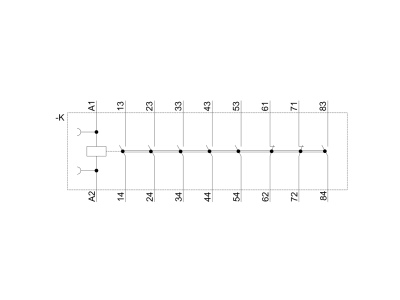

Stycznik pomocniczy Siemens SIRIUS 3RH2262-2AP00 (symbol 3RH2262-2AP00) z zestykami 6NO+2NC, cewką AC 230 V 50/60 Hz, w wielkości S00, wyposażony w przyłącze sprężynowe. Przeznaczony do niezawodnego przełączania sygnałów sterujących w obwodach sterowniczych. Dzięki prowadzeniu wymuszonemu nadaje się do aplikacji bezpieczeństwa. Możliwość rozszerzenia do 8 biegunów za pomocą zatrzaskiwanych bloków łączników pomocniczych oraz kompatybilność z akcesoriami serii 3RT2 zapewniają elastyczność rozbudowy systemu.

• 6NO+2NC (8 biegunów): Umożliwia jednoczesne przełączanie wielu obwodów pomocniczych – oszczędność miejsca w rozdzielnicy i skrócenie czasu montażu.
• Prowadzenie wymuszone styków: Gwarantuje niezawodne rozwieranie styków NC przy zestyku NO – niezbędne w układach bezpieczeństwa (zgodnie z wymogami aplikacji safety).
• Przyłącze sprężynowe: Przyspiesza okablowanie i eliminuje potrzebę dokręcania – redukuje ryzyko poluzowania połączeń w warunkach wibracji.
• Odporność klimatyczna i wysoka niezawodność styku: Zapewnia stabilną pracę w zmiennych warunkach otoczenia i długą żywotność łączeniową.
• Dopuszczenia IEC i UL/CSA: Gwarantują zgodność z normami międzynarodowymi – możliwość stosowania w instalacjach na całym świecie.

Zgodność z Normami

Stycznik pomocniczy Siemens 3RH2262-2AP00 spełnia wymagania norm IEC oraz UL/CSA (zgodnie z deklaracją producenta). Posiada oznaczenie CE. Wszystkie styki oferowane są z prowadzeniem wymuszonym, co umożliwia wykorzystanie w aplikacjach bezpieczeństwa (warianty SUVA).

Zastosowanie

Stycznik pomocniczy SIRIUS 3RH2 stosowany jest do przełączania sygnałów sterujących w obwodach pomocniczych. Dzięki rozbudowie do 8 biegunów i kompatybilności z akcesoriami serii 3RT2 znajduje zastosowanie w wielu układach automatyki.

• Rozszerzanie liczby styków w stycznikach głównych 3RT2 – jednoczesne sterowanie wieloma odbiornikami.
• Aplikacje bezpieczeństwa (np. układy zatrzymania awaryjnego, monitorowanie drzwi) z wymaganym prowadzeniem wymuszonym styków.
• Przekazywanie sygnałów do sterowników PLC, przekaźników lub styczników – separacja galwaniczna i powielanie sygnałów.
• Automatyka budynkowa i maszynowa – sterowanie oświetleniem, wentylacją, napędami przy użyciu obwodów pomocniczych.

Wskazówki Montażowe

Montaż stycznika pomocniczego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przyłącze sprężynowe wymaga użycia odpowiedniego narzędzia (wkrętaka płaskiego) – moment dokręcania nie dotyczy; siłę docisku zapewnia sprężyna. Przekrój przewodów należy dobrać zgodnie z obowiązującymi przepisami oraz rzeczywistym prądem obciążenia. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem.

FAQ

• Czy stycznik posiada podświetlenie lub sygnalizację LED? W danych katalogowych nie przewidziano wbudowanego podświetlenia. Sygnalizację stanu można zrealizować poprzez dodatkowy moduł lub zastosowanie stycznika z lampką, jeśli dostępny wariant.
• Jakie jest napięcie cewki? Czy mogę zastosować DC? Cewka zaprojektowana jest na napięcie AC 230 V, 50/60 Hz. Wersje DC (oraz inne napięcia AC) są dostępne w ramach serii 3RH2 – należy dobrać odpowiedni symbol.
• Czy prowadzenie wymuszone jest standardem we wszystkich stykach? Tak, według producenta wszystkie styki w stycznikach pomocniczych 3RH2 są wyposażone w prowadzenie wymuszone, co umożliwia budowę układów bezpieczeństwa (np. zgodnych z SUVA).
