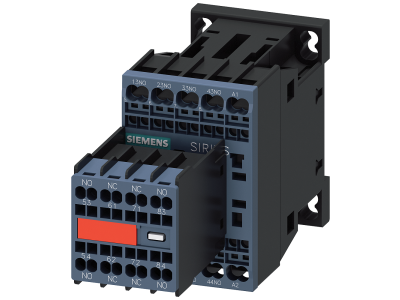

Stycznik pomocniczy, 6NO+2NC, AC 110V/50Hz, 120V/60Hz, S00, przyłącze sprężynowe | 3RH2262-2AK60 Siemens

Alternatywny kod produktu: 3RH22622AK60

Opis i Kluczowe Cechy

Stycznik pomocniczy 6NO+2NC (symbol 3RH2262-2AK60) w obudowie S00 z przyłączem sprężynowym to 8-biegunowe rozwiązanie do precyzyjnego przełączania sygnałów sterujących w obwodach pomocniczych. Zapewnia niezawodną pracę dzięki znormalizowanym oznaczeniom przyłączy i technologii montażu sprężynowego, która eliminuje konieczność stosowania dodatkowych narzędzi. Urządzenie umożliwia powielenie wyjść sterujących, co pozwala na jednoczesne załączanie wielu obwodów pomocniczych w aplikacjach przemysłowych.

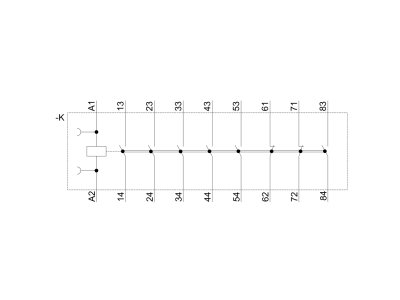

• 8-biegunowa konfiguracja (6NO+2NC): Zwiększa elastyczność układów sterowania – 6 styków normalnie otwartych i 2 normalnie zamknięte pozwalają na budowę złożonych obwodów sygnalizacyjnych i blokujących.
• Przyłącze sprężynowe: Szybki i niezawodny montaż bez użycia narzędzi – redukuje czas instalacji i eliminuje ryzyko poluzowania połączeń.
• Znormalizowane oznaczenia przyłączy: Ułatwiają identyfikację i dokumentację układów sterowania, zgodnie z normami przemysłowymi.
• Modułowa konstrukcja S00: Kompaktowe wymiary umożliwiają montaż na szynach DIN, co oszczędza miejsce w szafach sterowniczych.
• Odporność na wpływy klimatyczne: Zapewnia niezawodną pracę w różnych warunkach środowiskowych, co potwierdzają odpowiednie certyfikaty międzynarodowe.

Zgodność z Normami

Stycznik spełnia wymagania norm międzynarodowych IEC, UL/CSA oraz posiada odpowiednie certyfikaty bezpieczeństwa. Produkt jest zgodny z dyrektywami Unii Europejskiej i oznaczony znakiem CE.

Zastosowanie

Stycznik pomocniczy 3RH2262-2AK60 przeznaczony jest do stosowania w układach sterowania przemysłowego, automatyce budynkowej oraz w aplikacjach wymagających precyzyjnego przełączania obwodów pomocniczych.

• Układy sterowania maszyn i linii produkcyjnych – do realizacji funkcji blokujących i sygnalizacyjnych.
• Szafy sterownicze i rozdzielnice niskiego napięcia – jako elementy powielania sygnałów sterujących.
• Systemy automatyki budynkowej – do integracji z czujnikami i urządzeniami wykonawczymi.
• Aplikacje wymagające niezawodnego styku i odporności na zakłócenia elektromagnetyczne.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie zasilające. Urządzenie montować na szynie DIN w pozycji pionowej, zgodnie z oznaczeniami na obudowie. Przyłącza sprężynowe pozwalają na szybkie podłączenie przewodów – wystarczy wsunąć żyłę przewodu do gniazda i zablokować mechanizmem sprężynowym. Należy zachować odpowiedni dobór przekroju przewodów zgodnie z dokumentacją techniczną producenta. Po montażu przeprowadzić test funkcjonalny układu pod nadzorem.

FAQ

• Czy stycznik może być stosowany w układach bezpieczeństwa? Tak, wszystkie styki stycznika mają prowadzenie wymuszone, co spełnia wymagania dla aplikacji bezpieczeństwa (np. funkcje SUVA).
• Jakie napięcie sterujące jest obsługiwane? Stycznik obsługuje napięcie przemienne 110V przy częstotliwości 50Hz oraz 120V przy 60Hz, co zapewnia uniwersalność zastosowania na różnych rynkach.
• Czy stycznik jest kompatybilny z innymi modułami SIRIUS? Tak, stycznik pomocniczy S00 jest kompatybilny z akcesoriami styczników 3RT2 od S00 do S3, co umożliwia rozbudowę systemu sterowania.
