Stycznik pomocniczy, 4NO+4NC, AC 110V, 50/60Hz, S00, przyłącze sprężynowe | 3RH2344-2AF00 Siemens

Alternatywny kod produktu: 3RH23442AF00

Opis i Kluczowe Cechy

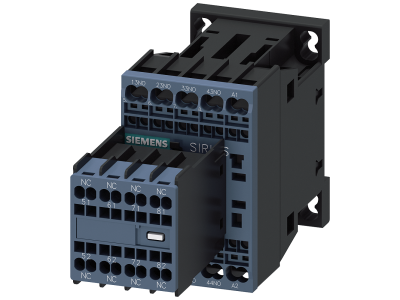

Stycznik pomocniczy Siemens SIRIUS 3RH2344-2AF00 o wielkości S00 wyposażony w 4 styki normalnie otwarte i 4 normalnie zamknięte z prowadzeniem wymuszonym. Przeznaczony do przełączania sygnałów sterujących w obwodach pomocniczych. Zastosowano przyłącze sprężynowe, które skraca czas montażu i zapewnia odporną na wibracje styk. Napięcie cewki AC 110 V (50/60 Hz). Dzięki kompaktowej konstrukcji idealnie nadaje się do rozbudowy systemów modułowych w szafach sterowniczych.

• 4NO+4NC z prowadzeniem wymuszonym: gwarantuje niezawodną separację styków w aplikacjach bezpieczeństwa, zgodnie z wymaganymi standardami dla układów bezpieczeństwa.
• Przyłącze sprężynowe (technika Push‑in): umożliwia szybki, beznarzędziowy montaż przewodów, oszczędza czas instalacji i zapewnia odporność na wibracje.
• Wielkość S00: kompaktowa konstrukcja oszczędza miejsce w szafie sterowniczej, ułatwiając rozbudowę systemu.
• Napięcie cewki AC 110 V (50/60 Hz): dostosowane do popularnych sieci sterowniczych, umożliwia bezpośrednie sterowanie z typowych źródeł napięcia.
• Możliwość rozbudowy do 8 biegunów: poprzez zatrzaskiwane bloki łączników pomocniczych stycznik może być elastycznie rozszerzany w miarę potrzeb aplikacji.

Zgodność z Normami

Stycznik pomocniczy posiada dopuszczenia IEC oraz UL/CSA, co potwierdza zgodność z międzynarodowymi standardami bezpieczeństwa i niezawodności. Urządzenie jest certyfikowane znakiem CE. Warianty z prowadzeniem wymuszonym spełniają wymagania norm dla aplikacji bezpieczeństwa.

Zastosowanie

Stycznik pomocniczy 3RH2344-2AF00 służy do przełączania sygnałów sterujących w obwodach pomocniczych, rozdzielania obwodów logicznych i powielania wyjść w systemach automatyki przemysłowej i budynkowej.

• Sterowanie stycznikami głównymi w układach rozruchu silników
• Przekazywanie sygnałów do przekaźników programowalnych (PLC)
• Sygnalizacja stanu pracy urządzeń (diody, lampki kontrolne)
• Budowa układów bezpieczeństwa z wymuszonym prowadzeniem styków

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie montuje się na szynie TH35 (DIN). Przyłącze sprężynowe umożliwia szybkie podłączenie przewodów o odpowiednim przekroju (zgodnie z dokumentacją producenta). Nie przekraczaj dopuszczalnego momentu dokręcania – w przypadku techniki sprężynowej dokręcanie nie jest wymagane. Zawsze stosuj się do instrukcji montażu dostarczonej z produktem.

FAQ

• Czy stycznik ma podświetlenie LED? W standardowym wykonaniu 3RH2344-2AF00 nie posiada wbudowanego podświetlenia. W razie potrzeby można zastosować dodatkowe akcesoria sygnalizacyjne.
• Jaki jest stopień ochrony obudowy? Producent nie podaje konkretnego stopnia IP dla tego modelu; standardowo styczniki pomocnicze montowane wewnątrz rozdzielnic mają ochronę przed dotykiem IP20, jednak dokładne dane należy sprawdzić w karcie katalogowej.
• Jaki jest tryb pracy styków: NO vs NC? Styk normalnie otwarty (NO) zwiera się po załączeniu cewki, styk normalnie zamknięty (NC) rozwiera. Model 3RH2344-2AF00 oferuje 4NO+4NC, co pozwala na elastyczną konfigurację obwodów sterowniczych.
