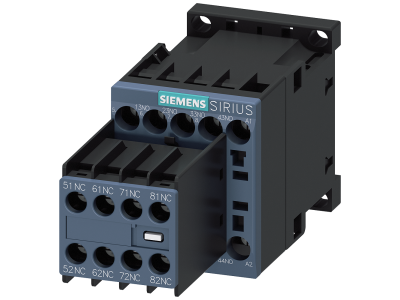

Stycznik pomocniczy, 4NO+4NC, AC 110V, 50/60Hz, S00, przyłącze śrubowe | 3RH2344-1AF00 Siemens

Alternatywny kod produktu: 3RH23441AF00

Opis i Kluczowe Cechy

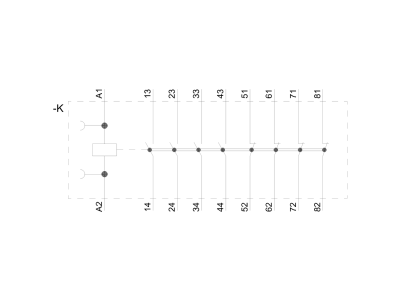

Stycznik pomocniczy Siemens SIRIUS z serii 3RH2, symbol 3RH2344-1AF00, przeznaczony do przełączania sygnałów sterujących w obwodach sterowniczych. Wyposażony w 4 styki normalnie otwarte (NO) i 4 normalnie zamknięte (NC), cewkę przystosowaną do napięcia AC 110 V / 50-60 Hz, wykonany w wielkości S00 z przyłączem śrubowym. Zapewnia niezawodną i oszczędzającą czas technikę przyłączeniową oraz możliwość rozbudowy do 8 biegunów za pomocą zatrzaskiwanych bloków łączników pomocniczych.

• 4NO+4NC: Osiem biegunów umożliwia jednoczesne przełączanie wielu obwodów pomocniczych, co ułatwia realizację złożonych układów sterowania.
• Cewka AC 110 V / 50-60 Hz: Przystosowana do typowych napięć sterowniczych w instalacjach przemysłowych, zapewnia bezpieczne i pewne załączanie stycznika.
• Wielkość S00: Kompaktowa obudowa oszczędza miejsce na szynie TH35, idealna do rozdzielnic i szaf sterowniczych.
• Przyłącze śrubowe: Solidne i trwałe połączenie przewodów, łatwe w montażu i demontażu przy użyciu standardowych narzędzi.
• Prowadzenie wymuszone styków: Zapewnia bezpieczeństwo w aplikacjach wymagających separacji galwanicznej i niezawodnego rozłączania – zgodne z wymaganiami dla obwodów bezpieczeństwa.

Zgodność z Normami

Stycznik pomocniczy 3RH2344-1AF00 posiada dopuszczenia zgodne z normami IEC oraz UL/CSA, co gwarantuje jego uniwersalność i możliwość stosowania w instalacjach na całym świecie. W wersji podstawowej oferuje prowadzenie wymuszone styków, umożliwiające zastosowanie w układach bezpieczeństwa. Produkt posiada certyfikat CE.

Zastosowanie

Stycznik pomocniczy Siemens SIRIUS 3RH2 służy do rozszerzania liczby styków w obwodach sterowniczych, przełączania sygnałów do styczników, przekaźników, PLC oraz elementów sygnalizacyjnych. Sprawdza się w różnorodnych aplikacjach automatyki przemysłowej i budynkowej.

• Rozszerzanie obwodów sterowniczych w szafach sterowniczych i rozdzielnicach – możliwość dokładania zatrzaskiwanych bloków aż do 8 biegunów.
• Przełączanie sygnałów do styczników głównych i przekaźników pomocniczych, zapewniając separację galwaniczną.
• Realizacja obwodów bezpieczeństwa z prowadzeniem wymuszonym (zastosowanie w systemach zatrzymania awaryjnego, kontroli dostępu).
• Sygnalizacja stanu urządzeń (np. załączanie lampek kontrolnych) w układach sterowania maszyn i linii produkcyjnych.

Wskazówki Montażowe

Montaż stycznika pomocniczego powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Stycznik montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przyłącze śrubowe wymaga dokręcenia momentem podanym w dokumentacji producenta. Przekrój przewodów należy dobrać do prądu obciążenia zgodnie z obowiązującymi normami. Po montażu sprawdzić poprawność połączeń i działanie styków.

FAQ

• Jaki jest stopień ochrony stycznika 3RH2344-1AF00? Producent nie podaje konkretnego stopnia IP w danych katalogowych. Standardowo aparatura modułowa montowana wewnątrz rozdzielnic posiada ochronę IP20 przed dotykiem palcem – w przypadku tego modelu zalecamy montaż w obudowie o odpowiedniej szczelności.
• Czy stycznik posiada podświetlenie cewki? Nie, model 3RH2344-1AF00 nie jest wyposażony w diodę sygnalizacyjną. Stan załączenia można monitorować poprzez styki pomocnicze lub zewnętrzny wskaźnik.
• Jakie jest napięcie sterujące cewki? Cewka przystosowana jest do napięcia przemiennego 110 V AC, 50-60 Hz. Nie może być zasilana napięciem stałym.
