Stycznik pomocniczy, 4NO+4NC, AC 110V/50Hz, 120V/60Hz, S00, przyłącze sprężynowe | 3RH2244-2AK60 Siemens

Alternatywny kod produktu: 3RH22442AK60

Opis i Kluczowe Cechy

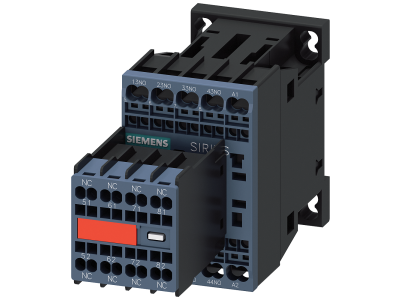

Stycznik pomocniczy Siemens SIRIUS 3RH2244-2AK60 to czterobiegunowe urządzenie z konfiguracją styków 4NO+4NC, przeznaczone do przełączania sygnałów sterujących w obwodach pomocniczych. Dzięki przyłączu sprężynowemu (bezśrubowemu) montaż odbywa się szybko i bez użycia narzędzi, co skraca czas instalacji. Napięcie cewki AC 110 V (50 Hz) oraz 120 V (60 Hz) zapewnia elastyczność zastosowania w systemach o różnej częstotliwości sieci. Kompaktowa konstrukcja w rozmiarze S00 pozwala oszczędzić miejsce w rozdzielnicy.

• Styki 4NO+4NC: Umożliwiają jednoczesne przełączanie wielu obwodów pomocniczych – redukują liczbę potrzebnych elementów i upraszczają okablowanie.
• Przyłącze sprężynowe (push-in): Zapewnia szybki, niezawodny i odporny na wibracje montaż przewodów bez konieczności dokręcania śrub.
• Napięcie cewki AC 110 V/50 Hz i 120 V/60 Hz: Uniwersalność pracy w instalacjach 50 Hz (Europa) oraz 60 Hz (Ameryka Północna, część Azji).
• Wielkość S00: Kompaktowa obudowa oszczędza miejsce w szafie sterowniczej i ułatwia rozbudowę.
• Prowadzenie wymuszone styków: Zapewnia bezpieczne przełączanie obwodów bezpieczeństwa – zgodne z wymogami aplikacji safety (opcjonalnie SUVA).

Zgodność z Normami

Stycznik pomocniczy 3RH2244-2AK60 posiada dopuszczenia według norm międzynarodowych IEC oraz UL/CSA, co potwierdza jego zgodność z globalnymi standardami bezpieczeństwa i jakości. Produkt oznaczony jest znakiem CE i przeznaczony do stosowania w instalacjach zgodnych z wymaganiami Unii Europejskiej.

Zastosowanie

Stycznik pomocniczy serii 3RH2 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie sygnałów sterujących w obwodach pomocniczych lub rozszerzanie liczby styków w układach automatyki.

• Sterowanie wieloma odbiornikami (np. silnikami, zaworami) za pomocą jednego sygnału z PLC lub stycznika głównego.
• Przekazywanie impulsów do styczników głównych, przekaźników lub modułów bezpieczeństwa w systemach redundantnych.
• Rozbudowa obwodów sygnalizacyjnych i blokad w układach sterowania maszyn.
• Automatyka budynkowa – sterowanie oświetleniem, roletami, wentylacją w rozdzielnicach pomocniczych.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie mocuje się na szynie TH35 (DIN) bez użycia narzędzi. Przewody należy łączyć za pomocą przyłączy sprężynowych – stosować odpowiednie narzędzie do zaawansowanych końcówek tulejkowych. Przekrój przewodów dobrać zgodnie z obciążeniem prądowym. Moment dokręcania oraz zalecany przekrój – zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy stycznik posiada prowadzenie wymuszone styków? Tak, wszystkie styki w modelu 3RH2244-2AK60 są wykonane z prowadzeniem wymuszonym, co umożliwia bezpieczne stosowanie w aplikacjach związanych z bezpieczeństwem (np. zgodnych z SUVA).
• Jakie napięcie sterowania jest wymagane? Cewka stycznika jest przystosowana do napięcia przemiennego AC 110 V (50 Hz) oraz 120 V (60 Hz). Nie nadaje się do zasilania DC.
• Czy można rozbudować liczbę styków? Tak, podstawowa wersja 4-biegunowa może być rozszerzona o zatrzaskiwane bloki łączników pomocniczych aż do 8 biegunów. Akcesoria są kompatybilne z serią 3RT2 w rozmiarze S00-S3.
