Stycznik pomocniczy, 4NO+4NC, AC 110V/50Hz, 120V/60Hz, S00, przyłącze śrubowe | 3RH2244-1AK60 Siemens

Alternatywny kod produktu: 3RH22441AK60

Opis i Kluczowe Cechy

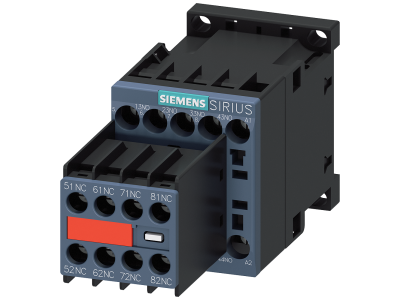

Stycznik pomocniczy 4NO+4NC (symbol 3RH2244-1AK60) w obudowie S00 to urządzenie przeznaczone do precyzyjnego przełączania sygnałów sterujących w obwodach pomocniczych. Zapewnia niezawodne połączenia i szybki montaż dzięki znormalizowanym oznaczeniom przyłączy oraz technice śrubowej. Wysoka niezawodność styku i odporność na wpływy klimatyczne gwarantują stabilną pracę w różnych warunkach środowiskowych.

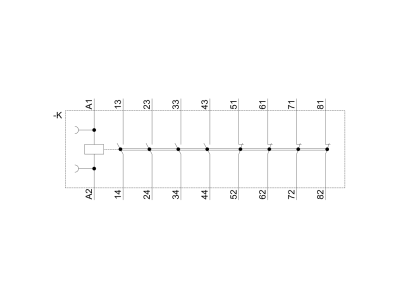

• 4 styki NO (normalnie otwarte) + 4 styki NC (normalnie zamknięte): Umożliwia jednoczesne przełączanie wielu obwodów sterujących, co zwiększa elastyczność w projektowaniu układów elektrycznych.
• Zasilanie AC 110V/50Hz lub 120V/60Hz: Uniwersalna konstrukcja pozwala na pracę w sieciach o różnych standardach napięciowych, stosowanych na całym świecie.
• Przyłącze śrubowe: Trwała i pewna metoda mocowania przewodów, która ułatwia montaż i konserwację – szczególnie przydatna w instalacjach przemysłowych.
• Obudowa S00: Kompaktowe wymiary pozwalają na montaż w ograniczonych przestrzeniach, np. w szafach sterowniczych lub rozdzielnicach.
• Odporność na wpływy klimatyczne: Zapewnia niezawodną pracę w trudnych warunkach środowiskowych, w tym w wysokich i niskich temperaturach oraz wilgotnym powietrzu.

Zgodność z Normami

Stycznik spełnia wymogi norm międzynarodowych, w tym IEC i UL/CSA, a także posiada odpowiednie certyfikaty dopuszczenia do użytku na całym świecie. Produkt jest zgodny z dyrektywami Unii Europejskiej i posiada oznaczenie CE.

Zastosowanie

Stycznik pomocniczy 4NO+4NC znajduje zastosowanie w układach sterowania, automatyce przemysłowej oraz instalacjach elektrycznych wymagających precyzyjnego przełączania sygnałów.

• Przełączanie obwodów sterujących w układach automatyki budynkowej i przemysłowej.
• Sterowanie wieloma obwodami pomocniczymi w maszynach i urządzeniach produkcyjnych.
• Zastosowanie w systemach bezpieczeństwa (np. SUVA) dzięki prowadzeniu wymuszonemu styków.
• Precyzyjne sterowanie w rozdzielnicach i szafach sterowniczych o ograniczonej przestrzeni montażowej.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Stycznik montować w dedykowanych miejscach w szafach sterowniczych lub rozdzielnicach, zgodnie z zaleceniami producenta. Przewody należy przyłączać zgodnie z oznaczeniami na styczniku, stosując odpowiednie momenty dokręcania. Po montażu należy sprawdzić poprawność działania stycznika oraz stan izolacji.

FAQ

• Czy stycznik można stosować w obwodach o podwyższonym ryzyku? Tak, stycznik posiada styki z prowadzeniem wymuszonym, co pozwala na stosowanie go w aplikacjach bezpieczeństwa (np. systemy SUVA) wymagających pewnego rozłączania obwodów.
• Jaka jest maksymalna obciążalność prądowa styków? Dokładna wartość obciążalności nie została podana w danych produktu. Należy zapoznać się z dokumentacją techniczną lub kartą katalogową w celu określenia maksymalnego prądu pracy.
• Czy stycznik jest przystosowany do pracy w wilgotnym środowisku? Tak, stycznik jest odporny na wpływy klimatyczne, co pozwala na jego stosowanie w środowiskach o podwyższonej wilgotności, zgodnie z odpowiednimi normami.
