Stycznik pomocniczy, 2NO+2NC, DC 12V, S00, przyłącze śrubowe | 3RH2122-1BA40 Siemens

Alternatywny kod produktu: 3RH21221BA40

Opis i Kluczowe Cechy

Stycznik pomocniczy Siemens SIRIUS 3RH2122-1BA40 to kompaktowe urządzenie wielkości S00 przeznaczone do przełączania sygnałów sterujących w obwodach pomocniczych. Wyposażony w konfigurację styków 2NO+2NC oraz cewkę DC 12V, zapewnia niezawodną separację i przekazywanie sygnałów. Przyłącze śrubowe gwarantuje trwałe i bezpieczne połączenie przewodów. Model ten zastępuje sprawdzoną serię 3RH1, oferując udoskonaloną technikę przyłączeniową.

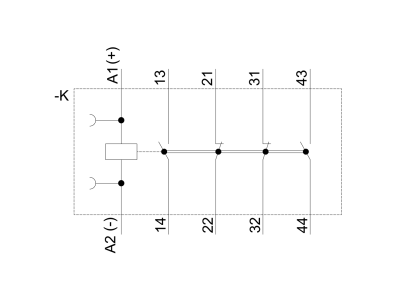

• Konfiguracja styków 2NO+2NC: Umożliwia jednoczesne przełączanie dwóch obwodów zwiernych i dwóch rozwiernych, co zwiększa elastyczność sterowania.
• Cewka DC 12V: Niskonapięciowe sterowanie idealne do systemów zasilanych prądem stałym, np. w automatyce przemysłowej.
• Prowadzenie wymuszone styków: Zapewnia bezpieczeństwo pracy w aplikacjach związanych z ochroną maszyn – styki są mechanicznie sprzężone, co gwarantuje niezawodne rozwieranie.
• Możliwość rozbudowy do 8 biegunów: Dzięki zatrzaskiwanych blokom łączników pomocniczych system można rozszerzyć do 8 styków, dostosowując urządzenie do potrzeb instalacji.
• Przyłącze śrubowe: Przyjazna instalatorom technika łączenia – pewny i trwały kontakt bez potrzeby specjalistycznych narzędzi (tylko wkrętak).
• Zastępuje serię 3RH1: Zachowana kompatybilność z istniejącym osprzętem oraz ulepszone parametry eksploatacyjne.

Zgodność z Normami

Stycznik pomocniczy 3RH2122-1BA40 posiada dopuszczenia zgodne z normami międzynarodowymi IEC oraz UL/CSA, co potwierdza jego bezpieczeństwo i możliwość stosowania na całym świecie. Produkt oznakowany jest znakiem CE i spełnia wymagania dyrektyw Unii Europejskiej.

Zastosowanie

Dzięki uniwersalnej konfiguracji styków i cewce DC 12V stycznik pomocniczy znajduje zastosowanie w wielu układach sterowania i automatyki.

• Sterowanie sygnałami w obwodach pomocniczych rozdzielnic i szaf sterowniczych.
• Współpraca z przekaźnikami programowalnymi (PLC) i sterownikami swobodnie programowalnymi w instalacjach przemysłowych.
• Realizacja obwodów bezpieczeństwa z wymuszonym prowadzeniem styków – np. w aplikacjach zatrzymania awaryjnego.
• Rozbudowa systemów sygnalizacji i blokad w automatyce budynkowej.

Wskazówki Montażowe

Montaż i podłączenie stycznika pomocniczego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (zgodnie z dokumentacją producenta). Przekrój przewodów należy dobrać do obciążenia prądowego, a moment dokręcania zacisków śrubowych – stosować według zaleceń podanych w karcie katalogowej. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i działanie mechanizmu wymuszonego prowadzenia.

FAQ

• Jakie jest napięcie cewki stycznika? Stycznik pomocniczy 3RH2122-1BA40 wyposażony jest w cewkę prądu stałego o napięciu 12 V DC.
• Czy stycznik można rozbudować o dodatkowe styki? Tak, podstawowa wersja 4-biegunowa może być rozszerzona o zatrzaskiwane bloki łączników pomocniczych, co pozwala uzyskać do 8 biegunów.
• Czy styki mają prowadzenie wymuszone? Tak, wszystkie styki w tym modelu charakteryzują się prowadzeniem wymuszonym, co gwarantuje bezpieczne rozwieranie obwodów – kluczowe w aplikacjach bezpieczeństwa.
