Stycznik AC-6B, 25kVAr/400V, 1NO+2NC, AC 230V, 50Hz, 3-biegunowy | 3RT2627-1AP05 Siemens

Alternatywny kod produktu: 3RT26271AP05

Opis i Kluczowe Cechy

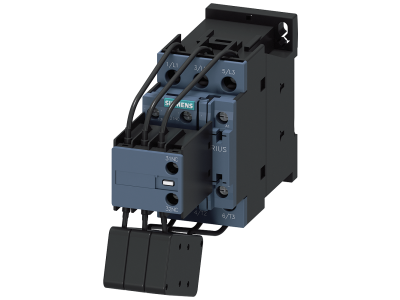

Stycznik kondensatorowy SIRIUS 3RT2627-1AP05 firmy Siemens to urządzenie kategorii AC-6B o mocy biernej 25 kVAr przy napięciu 400 V, wyposażone w styki pomocnicze 1NO+2NC oraz cewkę AC 230 V / 50 Hz. Dzięki trójbiegunowej konstrukcji głównej i kompaktowej budowie z przednimi przyłączami znajduje zastosowanie w nowoczesnych systemach kompensacji mocy biernej. Poniżej przedstawiamy kluczowe cechy produktu:

• Kategoria AC-6B (25 kVAr / 400 V): Przeznaczony do przełączania obciążeń pojemnościowych, takich jak baterie kondensatorów – gwarantuje wytrzymałość na udary prądowe przy załączaniu.
• 3-biegunowy styk główny: Umożliwia jednoczesne przełączanie trzech faz, co jest niezbędne w układach trójfazowych baterii kondensatorów i przekształtników częstotliwości.
• Styki pomocnicze 1NO+2NC: Umożliwiają sygnalizację stanu i integrację z układami sterowania bez konieczności stosowania dodatkowych łączników.
• Napięcie cewki AC 230 V / 50 Hz: Standardowe napięcie w instalacjach przemysłowych – łatwa integracja bez dodatkowych przekształtników.
• Kompaktowa budowa z przednimi przyłączami: Ułatwia okablowanie i oszczędza miejsce w rozdzielnicy, a zintegrowane łączniki pomocnicze redukują złożoność konstrukcji.
• Zgodność z normami międzynarodowymi (IEC, UL/CSA): Gwarantuje niezawodną pracę w różnych warunkach klimatycznych i globalną akceptację.

Zgodność z Normami

Stycznik został zaprojektowany zgodnie z wymaganiami międzynarodowych norm (IEC, UL/CSA) oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach spełniających standardy DIN.

Zastosowanie

Stycznik kondensatorowy dedykowany do przełączania obciążeń pojemnościowych w systemach kompensacji mocy biernej oraz w układach z przekształtnikami częstotliwości. Idealny do:

• Załączania i odłączania baterii kondensatorów w rozdzielnicach głównych i pomocniczych.
• Sterowania obwodami z przekształtnikami częstotliwości, gdzie występują pojemnościowe prądy ładowania.
• Automatyki budynkowej przy kompensacji mocy biernej w instalacjach przemysłowych i komercyjnych.
• Zastosowań wymagających dużej liczby łączeń i wysokiej niezawodności styku.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przy okablowaniu należy stosować przewody o przekroju dobranym do prądu obciążenia oraz moment dokręcania zgodny z dokumentacją producenta. Należy przestrzegać instrukcji montażu i eksploatacji.

FAQ

• Czy stycznik nadaje się do przełączania silników? Nie. Stycznik AC-6B jest zaprojektowany wyłącznie do obciążeń pojemnościowych (baterie kondensatorów, przekształtniki). Do silników należy stosować styczniki kategorii AC-3.
• Jaki jest stopień ochrony? W danych katalogowych nie podano IP, jednak standardowo aparatura modułowa w rozdzielnicach ma stopień ochrony IP20 (ochrona przed dotykiem). Zalecamy montaż w obudowie o wyższym IP w razie potrzeby.
• Czy cewka stycznika może być zasilana napięciem stałym? Podana wersja jest przystosowana do AC 230 V 50 Hz. W serii SIRIUS 3RT26 dostępne są warianty z cewką DC – należy wybrać odpowiedni symbol.
