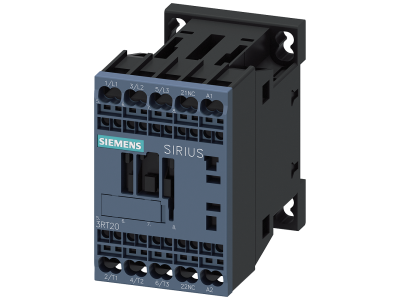

Stycznik AC-3e, 9 A/4 kW/400V, 3-biegunowy, AC 110V, 50/60Hz, 1NC, przyłącze sprężynowe | 3RT2016-2GG22 Siemens

Alternatywny kod produktu: 3RT20162GG22

Opis i Kluczowe Cechy

Stycznik AC-3e (symbol 3RT2016-2GG22) o prądzie znamionowym 9A i mocy 4kW przy napięciu 400V to 3-biegunowe urządzenie przeznaczone do sterowania silnikami indukcyjnymi w układach AC 110V 50/60Hz. Wyposażony w 1 styk normalnie zamknięty (NC) oraz przyłącza sprężynowe ułatwiające szybki i pewny montaż kabli bez konieczności stosowania narzędzi. Stosowany w modułowym systemie aparatury rozdzielczej zapewnia wysoką niezawodność styku i odporność na wibracje.

• Prąd znamionowy 9A / moc 4kW przy 400V: Zapewnia stabilną pracę silników o mocy do 4 kW w instalacjach trójfazowych, zgodnie z klasą AC-3.
• 3-biegunowa konstrukcja: Przeznaczony do sterowania obwodami trójfazowymi, standardowy układ połączeń w napędach elektrycznych.
• AC 110V 50/60Hz: Zasilanie cewki stycznika z sieci niskiego napięcia, kompatybilny z powszechnie stosowanymi układami sterowania.
• 1 styk normalnie zamknięty (NC): Umożliwia realizację bezpiecznych obwodów sterowania z funkcją awaryjnego rozłączania.
• Przyłącze sprężynowe: Szybkie i niezawodne podłączanie przewodów bez konieczności dokręcania śrub – redukcja czasu montażu.

Zgodność z Normami

Stycznik spełnia wymogi dyrektyw unijnych i posiada oznakowanie CE. Zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa dla aparatury łączeniowej (IEC, UL/CSA). Dopuszczony do stosowania w układach IE3/IE4 zgodnych z normami efektywności energetycznej.

Zastosowanie

Stycznik AC-3e 9A znajduje zastosowanie w układach sterowania silnikami indukcyjnymi oraz w obwodach załączania/wyłączania odbiorników trójfazowych.

• Sterowanie silnikami w napędach maszyn przemysłowych (np. wentylatory, pompy, przenośniki).
• Układy automatyki budynkowej i HVAC – załączanie pomp ciepła, klimatyzatorów lub wentylatorów.
• Zabezpieczenie i kontrola obwodów siłowych w szafach rozdzielczych i sterowniczych.
• Integracja z systemami sterowania (np. PLC, styczniki pomocnicze) poprzez standardowe interfejsy.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy odłączyć napięcie zasilania oraz zweryfikować dobór stycznika do parametrów silnika (prąd znamionowy, napięcie zasilania). Stycznik montować na szynie DIN lub w dedykowanej obudowie. Przewody podłączać zgodnie z oznaczeniami na obudowie (L1, L2, L3 dla obwodu głównego oraz A1, A2 dla cewki). W przypadku stosowania przyłączy sprężynowych – wsunąć przewód do gniazda aż do wyraźnego oporu. Nie przekraczać maksymalnego przekroju przewodów określonych w dokumentacji.

FAQ

• Czy stycznik można stosować z silnikami o mocy większej niż 4kW? Stycznik AC-3e 9A jest dobrany do obciążenia 4 kW przy 400V. Dla silników o wyższej mocy należy dobrać stycznik o większym prądzie znamionowym.
• Jakie są zalety przyłączy sprężynowych? Przyłącza sprężynowe eliminują konieczność dokręcania śrub, co skraca czas montażu i redukuje ryzyko poluzowania się połączenia w wyniku wibracji. Montaż jest szybki, niezawodny i nie wymaga stosowania narzędzi.
• Czy stycznik posiada zestyki pomocnicze? W standardowym wyposażeniu dostępny jest 1 styk normalnie zamknięty (NC). Dla dodatkowych styków pomocniczych dostępne są moduły łączników pomocniczych, kompatybilne z systemem.
