Stycznik,AC-3,80A/37kW/400V,3-bieg.,AC230V,50/60Hz,1NO+1NC,Przyłącze śrubowe / przyłącze sprężynowe | 3RT2038-3AL20 Siemens

Alternatywny kod produktu: 3RT20383AL20

Opis i Kluczowe Cechy

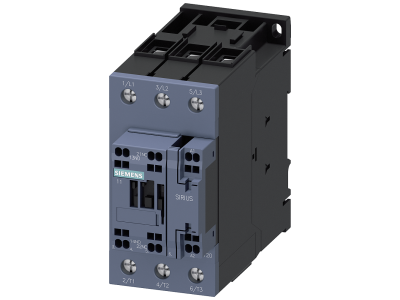

Stycznik mocy Siemens SIRIUS 3RT2038-3AL20 (wielkość S2) przeznaczony do przełączania silników trójfazowych w kategorii użytkowania AC-3. Oferuje prąd znamionowy 80 A i moc 37 kW przy napięciu 400 V, co zapewnia bezpieczne i niezawodne sterowanie nawet wymagającymi odbiornikami. Wyposażony w jeden zwierny i jeden rozwierny styk pomocniczy (1 NO + 1 NC), ułatwiający realizację prostych układów sygnalizacji i blokad. Obwód główny wyposażono w przyłącze śrubowe, natomiast obwód sterowniczy i pomocniczy – w bezobsługowe przyłącze sprężynowe, skracające czas montażu i zwiększające odporność na wibracje.

• Prąd znamionowy AC-3: 80 A / Moc 37 kW przy 400 V AC: Umożliwia bezpieczną pracę z silnikami o znacznym obciążeniu, minimalizując ryzyko przegrzania styków i zapewniając długą żywotność.
• Cewka AC 230 V, 50/60 Hz: Kompatybilna z popularnymi instalacjami sterowniczymi; proste wysterowanie bez dodatkowych przetwornic.
• Styki pomocnicze: 1 NO + 1 NC: Umożliwiają łatwą realizację obwodów sygnalizacji stanu, samopodtrzymania lub blokad krzyżowych.
• Przyłącze sprężynowe w obwodzie sterowniczym: Szybkie, bezobsługowe i odporne na wibracje podłączenie przewodów – redukcja czasu montażu i eliminacja luzów.
• System modułowy SIRIUS: Optycznie dopasowane akcesoria (łączniki pomocnicze, moduły interfejsowe) oraz fabrycznie testowane kombinacje upraszczają rozbudowę rozdzielni.

Zgodność z Normami

Stycznik spełnia wymagania norm międzynarodowych IEC oraz UL/CSA, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach przemysłowych oraz budowlanych na całym świecie. Posiada certyfikat CE. Zgodność z wymogami IE3/IE4 ready gwarantuje bezproblemową współpracę z nowoczesnymi silnikami wysokosprawnymi.

Zastosowanie

Dzięki kategorii użytkowania AC-3 i mocy 37 kW stycznik 3RT2038-3AL20 znajduje zastosowanie w sterowaniu silnikami trójfazowymi oraz innych odbiornikach indukcyjnych. Sprawdzi się zarówno w prostych układach rozruchowych, jak i w zaawansowanych systemach automatyki.

• Sterowanie silnikami wentylatorów, pomp, sprężarek i przenośników w kategorii AC-3.
• Załączanie i wyłączanie odbiorników rezystancyjnych (np. grzałek) w instalacjach przemysłowych.
• Realizacja impulsów sterujących dla przekaźników, styczników pomocniczych lub wejść PLC w szafach sterowniczych.
• Automatyka budynkowa – sterowanie windami, bramami, klimatyzacją i oświetleniem zewnętrznym.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia i zabezpieczeniu przed przypadkowym załączeniem. Stycznik przeznaczony jest do montażu na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego zgodnie z normami instalacyjnymi. Moment dokręcania połączeń śrubowych oraz parametry przyłącza sprężynowego – według dokumentacji producenta (dołączonej do urządzenia). Przed pierwszym uruchomieniem sprawdzić poprawność podłączenia cewki sterowniczej (AC 230 V).

FAQ

• Jakie napięcie i częstotliwość cewki sterowniczej? Cewka zasilana jest napięciem AC 230 V przy częstotliwości 50/60 Hz. Umożliwia to bezpośrednie sterowanie z typowych obwodów pomocniczych.
• Ile styków pomocniczych ma stycznik i jaka jest ich konfiguracja? Stycznik wyposażono w jeden zestyk normalnie otwarty (1 NO) i jeden normalnie zamknięty (1 NC). Styki te mogą być wykorzystane do sygnalizacji stanu lub realizacji blokad.
• Czy stycznik nadaje się do częstego łączenia silników (AC-3)? Tak, został zaprojektowany do kategorii użytkowania AC-3, co oznacza zdolność do częstego rozruchu, pracy i zatrzymania silników klatkowych bez ryzyka przedwczesnego zużycia styków.
