Stycznik,AC-3,80A/37kW/400V,3-bieg.,AC110V,50/60Hz,1NO+1NC,Przyłącze śrubowe / przyłącze sprężynowe | 3RT2038-3AG20 Siemens

Alternatywny kod produktu: 3RT20383AG20

Opis i Kluczowe Cechy

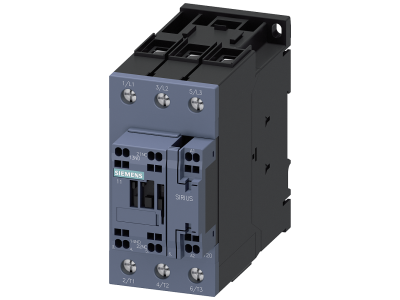

Stycznik mocy Siemens SIRIUS 3RT2038-3AG20 to urządzenie przeznaczone do przełączania silników w kategorii AC-3. Prąd znamionowy 80 A i moc 37 kW przy 400 V pozwalają na bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków. Trzybiegunowa konstrukcja oraz cewka sterująca AC 110 V 50/60 Hz zapewniają uniwersalność zastosowania. Obwód główny wyposażono w przyłącze śrubowe, natomiast obwód sterowniczy i pomocniczy w przyłącze sprężynowe, co skraca czas montażu i zwiększa odporność na wibracje. Wbudowane styki pomocnicze 1NO+1NC umożliwiają realizację sygnalizacji stanu lub zabezpieczeń bez dodatkowych elementów.

• Kategoria AC-3, prąd 80 A / moc 37 kW (400 V): Gwarantuje niezawodne przełączanie silników indukcyjnych o dużych prądach rozruchowych, minimalizując zużycie styków.

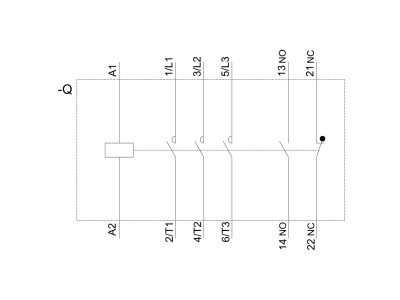

• Styki pomocnicze 1NO+1NC: Umożliwiają samopodtrzymanie, sygnalizację pracy lub wprowadzenie sygnałów do układu sterowania bez stosowania zewnętrznych łączników.
• Przyłącze śrubowe (obwód główny) i sprężynowe (sterowniczy/pomocniczy): Połączenie śrubowe zapewnia pewny zacisk w obwodach mocy, a sprężynowe skraca czas montażu i eliminuje konieczność dokręcania w obwodach pomocniczych.
• Cewka AC 110 V 50/60 Hz: Kompatybilna z popularnymi napięciami sterowniczymi w instalacjach przemysłowych, umożliwia bezpośrednie sterowanie z przycisków lub przekaźników.

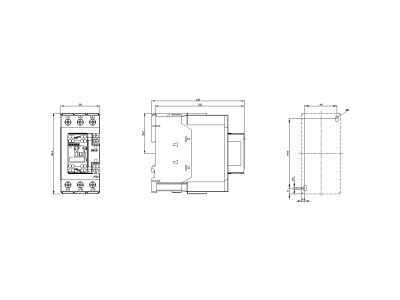

• Kompaktowa budowa wielkości S2: Oszczędza miejsce w rozdzielnicy, a jednocześnie zachowuje pełną niezawodność styku – każdy stycznik jest fabrycznie testowany w kombinacji z akcesoriami SIRIUS.

Zgodność z Normami

Stycznik spełnia wymagania norm międzynarodowych (m.in. IEC, UL/CSA) oraz posiada oznaczenie CE. Jest przystosowany do pracy w warunkach klimatycznych zgodnych z klasą zastosowania, a jego konstrukcja umożliwia bezproblemową integrację z systemami sterowania, w tym z magistralą AS-i lub IO-Link (przy użyciu odpowiednich modułów funkcyjnych).

Zastosowanie

Dzięki parametrom AC-3 80 A i szerokiemu zakresowi mocy stycznik 3RT2038-3AG20 sprawdza się w aplikacjach wymagających częstego łączenia silników oraz innych odbiorników indukcyjnych:

• Sterowanie trójfazowymi silnikami asynchronicznymi w układach rozruchowych i rewersyjnych (np. wentylatory, pompy, sprężarki).
• Przełączanie obwodów grzewczych, transformatorów i kondensatorów (z uwzględnieniem odpowiednich kategorii użytkowania).
• Praca w szafach sterowniczych maszyn produkcyjnych, linii pakujących lub systemów transportowych, gdzie wymagana jest wysoka niezawodność i kompatybilność z PLC.
• Realizacja układów samopodtrzymania z wykorzystaniem wbudowanego styku pomocniczego NO – bez konieczności stosowania zewnętrznych przekaźników.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) lub przykręcania do podłoża. Moment dokręcania śrub w obwodzie głównym należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do prądu znamionowego 80 A (zalecany minimalny przekrój to 16 mm² Cu dla połączeń głównych). Przyłącze sprężynowe w obwodzie sterowniczym wymaga użycia końcówek tulejkowych – nie wymaga dokręcania, ale przed włożeniem przewodu upewnij się, że dźwignia jest otwarta.

FAQ

• Czy stycznik ma podświetlenie (LED) na cewce? Stycznik 3RT2038-3AG20 nie posiada wbudowanego podświetlenia. Stan załączenia cewki można sygnalizować poprzez zewnętrzną lampkę podłączoną do styku pomocniczego NO.
• Jaki jest stopień ochrony stycznika? Urządzenie przeznaczone jest do montażu wewnątrz rozdzielnicy lub szafy sterowniczej. Aparatura modułowa montowana w suchych pomieszczeniach ma typowo stopień ochrony IP20 – ochrona przed dotknięciem palcami i ciałami stałymi o średnicy powyżej 12 mm. W środowisku zapylonym lub wilgotnym należy zastosować obudowę o wyższym IP.
• Jaki tryb pracy styków głównych (AC-1, AC-3, AC-4)? Stycznik jest sklasyfikowany w kategorii AC-3 (przełączanie silników indukcyjnych podczas rozruchu i odłączenia przy wirującym wirniku). Dane producenta podają parametry dla AC-3: 80 A / 37 kW przy 400 V. Dla kategorii AC-1 (obciążenia rezystancyjne) wartość prądu może być wyższa – zalecamy zapoznanie się z pełną kartą katalogową.
